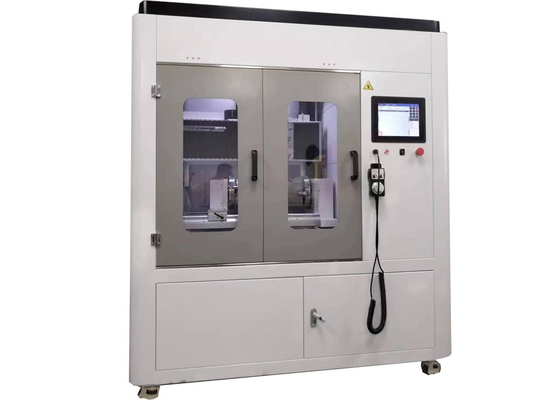

WZY-I সম্পূর্ণ স্বয়ংক্রিয় চার অক্ষ নিয়ন্ত্রণ প্রোটোটাইপ

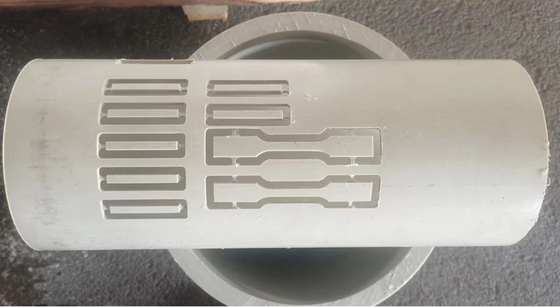

WZY-I সম্পূর্ণ স্বয়ংক্রিয় চার অক্ষ সংখ্যাসূচক নিয়ন্ত্রণ প্রোটোটাইপ বিশেষভাবে পাইপ নমুনা তৈরির জন্য ডিজাইন করা হয়েছে।এটি পাইপের কোন কাটা ছাড়াই পাইপের কাঁচামাল থেকে ডাম্বেল আকৃতির নমুনাগুলি সরাসরি প্রক্রিয়া করতে পারে।যতক্ষণ না একটি অংশ মূল পাইপ থেকে কেটে সরাসরি এই সরঞ্জামে ইনস্টল করা হয়, ততক্ষণ একাধিক ডাম্বেল আকৃতির নমুনা একবারে তৈরি করা যেতে পারে।নিম্নলিখিত চিত্রটি বৃত্তাকার পাইপের একটি অংশ থেকে 8টি নমুনা তৈরির একটি পরিকল্পিত চিত্র:
বৃত্তাকার পাইপের ডাম্বেল আকৃতির মেশিনিং:
পাইপের কাঁচামাল থেকে উপযুক্ত দৈর্ঘ্যের একটি নমুনা নিন এবং এটি সরাসরি প্রোটোটাইপে ইনস্টল করুন।ইনস্টলেশন পদ্ধতি একটি চক পদ্ধতি গ্রহণ করে।
ডাম্বেল আকারের সংখ্যা প্রক্রিয়া করতে নমুনার দৈর্ঘ্য অনুযায়ী দৈর্ঘ্যের দিক নির্ধারণ করুন।
ডাম্বেল আকারের সংখ্যা প্রক্রিয়া করতে নমুনা ব্যাস অনুযায়ী রিংয়ের দিকনির্দেশ সেট করুন।
স্বয়ংক্রিয় মেশিনিং শুরু করতে অন্যান্য প্রয়োজনীয় পরামিতি সেট করুন।
নমুনা থেকে ডাম্বেল আকৃতির নমুনা সংগ্রহ করুন এবং একসাথে বেশ কয়েকটি সংগ্রহ করা যেতে পারে।
অপারেটিং মোড:
টাচ স্ক্রিন কনফিগার করুন এবং টাচ স্ক্রিনের মাধ্যমে এটি পরিচালনা করুন।
ছুরি সেটিং অপারেশনের জন্য একটি ইলেকট্রনিক হ্যান্ডহুইল ব্যবহার করুন।
গঠন বৈশিষ্ট্য:
ত্রিমাত্রিক যন্ত্রের জন্য XYZA চার অক্ষ ব্যবস্থা গ্রহণ করা।পাইপ উপকরণ প্রক্রিয়াকরণের জন্য উপযুক্ত.
পাইপের প্রক্রিয়াকরণের অবস্থান নিয়ন্ত্রণ করতে একটি ঘূর্ণমান অক্ষ ব্যবহার করে, বৃত্তাকার পাইপে একবারে একাধিক নমুনা তৈরি করা যেতে পারে।এই প্রক্রিয়াটি একটি কম্পিউটার এবং সম্পূর্ণ স্বয়ংক্রিয় দ্বারা নিয়ন্ত্রিত হয়।
কাটিং টুলটি ওয়াটার স্প্রে কুলিং কম্পোনেন্ট দিয়ে জল-ঠাণ্ডা করা হয়, যা প্রয়োজন অনুযায়ী ব্যবহার করা যেতে পারে।
প্রক্রিয়াকরণ ফাংশন:
ডাম্বেল আকৃতির প্রক্রিয়াকরণ, বিভিন্ন প্রসারিত স্ট্যান্ডার্ড স্প্লাইন
বৃত্তাকার নমুনাগুলির প্রক্রিয়াকরণ, যেমন ভিক্যাট পরীক্ষায় ব্যবহৃত হয়।
আয়তক্ষেত্রাকার নমুনাগুলির প্রক্রিয়াকরণ, যেমন প্রভাবের নমুনা তৈরি করা।
প্রায় সব ডাম্বেল মডেলকে সমর্থন করতে আমাদের কোম্পানির তৈরি করা NC মডেল ফাইলটি ব্যবহার করুন।ব্যবহারকারীদের বিশেষ প্রসেসিং গ্রাফিক্স থাকলে, তারা মডেল ফাইল কাস্টমাইজ করতে আমাদের কোম্পানির সাথে যোগাযোগ করতে পারেন।
টেকনিক্যাল প্যারামিটার:
নিম্নলিখিত প্রযুক্তিগত পরামিতিগুলি মানক কনফিগারেশন এবং ব্যবহারকারীর প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে।
| চলমান অক্ষের সংখ্যা |
4টি অক্ষ (X, Y, Z, A) |
| সর্বোচ্চ চলাচলের গতি |
500 মিমি/মিনিট |
| নূন্যতম চলাচলের গতি |
60 মিমি/মিনিট |
| টাকু অবস্থান নির্ভুলতা |
0.02 মিমি |
| এক্স অক্ষ আন্দোলন পরিসীমা |
550 মিমি |
| Y অক্ষ আন্দোলন পরিসীমা |
350 মিমি |
| Z অক্ষ আন্দোলন পরিসীমা |
400 মিমি |
| একটি অক্ষ আন্দোলন পরিসীমা |
360° |
| টাকু শক্তি |
2.2KW |
| টাকু গতি |
24000RPM |
| স্পিন্ডেল কুলিং পদ্ধতি |
জল শীতল |
| টুল ব্যাস |
φ 6 মিমি |
| উপাদান শীতল পদ্ধতি |
প্রাকৃতিক শীতল এবং জল শীতল |
| সর্বাধিক প্রক্রিয়াকরণ পাইপ ব্যাস |
400 মিমি |
| সর্বাধিক প্রক্রিয়াকরণ পাইপ বেধ |
40 মিমি |
| হোস্টের সামগ্রিক মাত্রা |
1397(L)×680(W)×1473(H) (mm) |
| পাওয়ার সাপ্লাই |
220V ± 10% 3000W |
| মূল ইঞ্জিনের ওজন |
280 কেজি |
