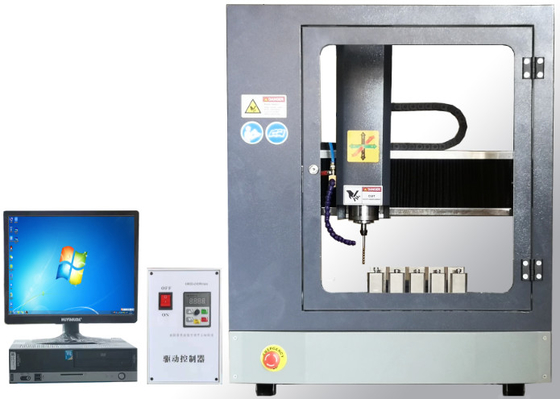

WZY-60A স্বয়ংক্রিয় নমুনা তৈরির সরঞ্জাম

সংক্ষিপ্ত বিবরণ:

যন্ত্রের এই সিরিজটি প্রধানত অ-ধাতু পদার্থ (যেমন পলিভিনাইল ক্লোরাইড, পলিথিন, পলিপ্রোপিলিন প্লাস্টিক পাইপ, প্লেট ইত্যাদি) এবং শক্ত প্লাস্টিক যেমন স্ট্রেচিং, কম্প্রেশন, নমন, প্রভাব, তাপীয় পদার্থের পরীক্ষার নমুনা তৈরির জন্য ব্যবহৃত হয়। বিকৃতি, ইত্যাদি

এই মেশিনে প্রধানত একটি কাটিং হোস্ট, কন্ট্রোল সিস্টেম, ড্রাইভ কন্ট্রোলার, এয়ার পাম্প, সাকশন পিন ডিভাইস ইত্যাদি রয়েছে। এই মেশিনের কন্ট্রোল সিস্টেমের কন্ট্রোল সফ্টওয়্যারটি WIN7 প্ল্যাটফর্মে তৈরি করা কন্ট্রোল সিস্টেমের উপর ভিত্তি করে তৈরি।তিন-অক্ষ নিয়ন্ত্রণ কাজের নীতি পরিপক্ক এবং স্থিতিশীল, এবং উন্নত তিন-অক্ষ সংযোগ নিয়ন্ত্রণ পদ্ধতি উচ্চ-নির্ভুল বল স্ক্রু এবং বড় স্টেপার মোটর ব্যবহার করে স্বয়ংক্রিয়ভাবে কাটার জন্য উচ্চ-গতির স্পিন্ডল মোটর চালাতে, মেশিন অপারেশনের নির্ভুলতা নিশ্চিত করে। , এটি চীনের সবচেয়ে উন্নত স্বয়ংক্রিয় নমুনা প্রস্তুতির সরঞ্জাম।

ঐতিহ্যগত প্রোটোটাইপ উত্পাদনের তুলনায় এই মেশিনটির অতুলনীয় সুবিধা রয়েছে।প্রথমত, এটি যে নমুনা তৈরি করে তার আকৃতি সীমাবদ্ধ নয়।যতক্ষণ একটি প্রোগ্রাম প্রদান করা হয়, এটি বিভিন্ন আকারের নমুনা তৈরি করতে পারে, যেমন স্ট্রিপ, ডাম্বেল, বৃত্তাকার এবং বিভিন্ন অনিয়মিত আকার।দ্বিতীয়ত, এটি উচ্চ প্রক্রিয়াকরণ নির্ভুলতা আছে.এটি ডাম্বেল কাটা বা মিলিং করা হোক না কেন, এটি নমুনার আকৃতি দ্বারা সীমাবদ্ধ নয়।যতক্ষণ এটি প্ল্যাটফর্মে আটকানো যায় ততক্ষণ এটি প্রক্রিয়া করা যেতে পারে।

মান সঙ্গে সঙ্গতিপূর্ণ:

1) ডাম্বেল আকৃতির নমুনা যেমন GB/T1040-2006-এ উল্লেখ করা হয়েছে "প্লাস্টিকের প্রসার্য বৈশিষ্ট্যের জন্য পরীক্ষা পদ্ধতি"।

2) ডাম্বেল আকৃতির নমুনা যেমন GB/T8804.1-2003 এ উল্লেখ করা হয়েছে "থার্মোপ্লাস্টিক পাইপ - প্রসার্য বৈশিষ্ট্য নির্ধারণ - অংশ 1: ​​পরীক্ষার পদ্ধতির সাধারণ নীতি"।

3) GB/T8804.2-2003 "থার্মোপ্লাস্টিক পাইপ - প্রসার্য বৈশিষ্ট্য নির্ধারণ - পার্ট 2: আনপ্লাস্টিকাইজড পলিভিনাইল ক্লোরাইড (PVC-U), ক্লোরিনযুক্ত পলিভিনাইল ক্লোরাইড (PVC-C), এবং উচ্চ প্রভাবের পলিভিনাইল ক্লোরাইড (PVC-H1) পাইপ "

4) ডাম্বেল আকৃতির পরীক্ষার নমুনা GB/T 8804.3-2003 "থার্মোপ্লাস্টিক পাইপ - প্রসার্য বৈশিষ্ট্য নির্ধারণ - পার্ট 3: পলিওলেফিন পাইপ" এ উল্লেখ করা হয়েছে।

পণ্যের বৈশিষ্ট্য:

কাটিং হোস্ট:

1. ফ্রেম উপাদান সব 6061 অ্যালুমিনিয়াম খাদ, 15mm একটি কলাম বেধ সঙ্গে সমগ্র মেশিনের শক্তি নিশ্চিত.সিএনসি সিএনসি সিএনসি মেশিনিং সেন্টারটি যন্ত্রাংশের নির্ভুলতা এবং পুরো মেশিনের কার্যকারিতা নিশ্চিত করার জন্য নির্ভুল যন্ত্রের জন্য ব্যবহৃত হয়,

2. ওয়ার্কবেঞ্চ একটি অবিচ্ছেদ্য টি-আকৃতির খাঁজ টেবিল, সমস্ত পৃষ্ঠতল অ্যানোডাইজড এবং পৃষ্ঠে পিভিসি প্রতিরক্ষামূলক প্লেট ইনস্টল করা আছে।ওয়ার্কবেঞ্চের আকার হল 700 × পাঁচশ × 30 মিমি (দৈর্ঘ্য × প্রশস্ত × পুরু)।

3. ড্রাইভটি একটি উচ্চ ধাপের সিঙ্ক্রোনাস মোটর গ্রহণ করে, যা একটি উচ্চ-নির্ভুল বল স্ক্রু দ্বারা চালিত হয় এবং মেশিনের মেশিনিং নির্ভুলতা নিশ্চিত করার জন্য একটি বর্গাকার উচ্চ-নির্ভুলতা লিনিয়ার গাইড রেলের সাথে মিলে যায়।কার্যকর স্ট্রোক হল X-অক্ষে 300mm, Y-অক্ষে 400mm, এবং Z-অক্ষে 100mm৷

4. সর্বোচ্চ টাকু গতি 24000 r/min পৌঁছতে পারে, এবং 1.5kW গতি পরিবর্তনশীল ফ্রিকোয়েন্সি নিয়মিত হতে পারে।সমন্বয় ম্যানুয়ালি সমন্বয় করা যেতে পারে, অপারেশন সহজ এবং সুবিধাজনক করে তোলে.টাকুটির দীর্ঘমেয়াদী স্থিতিশীল ব্যবহার নিশ্চিত করতে এটি একটি বড় প্রবাহ হিমায়ন জল পাম্প দিয়ে সজ্জিত।

5. দুর্ঘটনাজনিত অপারেশন এবং সংঘর্ষ এড়াতে এই মেশিনটি একটি XYZ অক্ষ সীমা দিয়ে সজ্জিত।এটি সুবিধাজনক ম্যানুয়াল টুল সেটিং, মাইক্রো অ্যাডজাস্টমেন্ট ইত্যাদির জন্য একটি ম্যানুয়াল হ্যান্ডহুইল দিয়ে সজ্জিত।

6. একটি ডেডিকেটেড নমুনা লোডিং ডিভাইস দিয়ে সজ্জিত, এটি 5টি ওয়ার্কস্টেশন পর্যন্ত প্রক্রিয়া করতে পারে, যা ইনস্টলেশন এবং অপারেশনকে সহজ এবং সুবিধাজনক করে তোলে।

গনিয়ন্ত্রণ ব্যবস্থা:

1. মেশিন কন্ট্রোল সিস্টেমটি একটি সাধারণ ইন্টারফেস এবং সুবিধাজনক অপারেশন সহ WIN7 প্ল্যাটফর্মে তৈরি Ncstudio কন্ট্রোল সফ্টওয়্যারের উপর ভিত্তি করে।

2. Ncstudio সফ্টওয়্যার কাটিং হোস্টকে সমর্থন করার জন্য ব্যবহার করা হয়, এবং হোস্টের XYZ এবং স্পিন্ডলের গতিবিধি এবং ট্রাজেক্টোরিগুলি সফ্টওয়্যারটিতে NC প্রোগ্রামের মাধ্যমে নিয়ন্ত্রিত হয়।

3. প্রি-সেট প্রোগ্রামের মাধ্যমে হোস্টের কাটিং প্রক্রিয়া বাস্তবায়ন;প্রোগ্রামটি নিজেও সম্পাদনা করা যেতে পারে, যা CAD এবং অন্যান্য ডিজাইন সফ্টওয়্যারকে সহায়তা করতে পারে এবং নির্দেশ বিন্যাস আকারে সম্পাদনা করা যেতে পারে: জি-কোড।

4. সফ্টওয়্যার ইন্টারফেসে মেশিনিং ট্র্যাজেক্টোরি, সিমুলেশন মেশিনিং, প্রোগ্রাম এডিটিং, বিভিন্ন স্থানাঙ্ক পয়েন্ট, ম্যানুয়াল কন্ট্রোল ফাংশন, স্বয়ংক্রিয় নিয়ন্ত্রণ ফাংশন বিকল্প, স্পিন্ডেল কন্ট্রোল বোতাম ইত্যাদি ফাংশন রয়েছে।

5. প্রসেসিং প্রোগ্রামে সাধারণ উপকরণগুলির জন্য ডাম্বেল আকৃতির নমুনা প্রস্তুতির প্রোগ্রামটি সংশ্লিষ্ট প্রোগ্রামটি নির্বাচন করে সম্পন্ন করা যেতে পারে (বড় সংখ্যক নমুনা আকার এবং আকারের কারণে, দুটি সাধারণভাবে ব্যবহৃত কাটিং প্রোগ্রাম কনফিগার করা হয়। বিশেষ প্রয়োজনীয়তা থাকলে, তারা প্রয়োজনীয়তা অনুযায়ী কাস্টমাইজ করা যেতে পারে)।

ড্রাইভ কন্ট্রোলার

এটি একটি নিয়ন্ত্রণ ব্যবস্থা যা নিয়ন্ত্রণ ব্যবস্থা এবং কাটিং হোস্টকে সংযুক্ত করে।এটি কন্ট্রোল সিস্টেম থেকে নির্দেশনা পেয়ে, কাটিং ফাংশন এবং সুনির্দিষ্ট অবস্থান অর্জন করে কাটিং হোস্টের XYZ অক্ষ এবং টাকুকে সঠিকভাবে নিয়ন্ত্রণ করতে পারে।

নীরব বায়ু পাম্প:

1. যন্ত্রটি ফুটো সুরক্ষা এবং চাপ সুরক্ষা ডিভাইসের সাথে আসে;

2. সামগ্রিক আকার 435 * 430 * 640 মিমি ছোট, 10L ভলিউম সহ, 220V 550w এর একটি বড় প্রবাহ হার, তেল-মুক্ত, এবং অপারেশন চলাকালীন নীরব;

3. নিষ্কাশন চাপ: 0.7MPa, সামগ্রিক ওজন: 25 কেজি।

সাকশন পিন ডিভাইস:

ব্র্যান্ডের হাই-পাওয়ার ভ্যাকুয়াম ক্লিনারটির ক্ষমতা 12L, একটি 220V শক্তি 1.2kW, একটি বড় অ্যাপারচার 32mm, মসৃণ সাকশন পিন, 18pa ভ্যাকুয়াম ডিগ্রী এবং 250*250*430mm এর বাহ্যিক মাত্রা।
