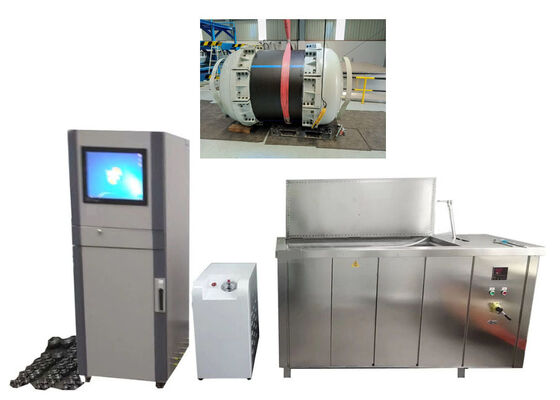

ইন্ডাস্ট্রিয়াল অ্যাপ্লিকেশনে সঠিক ফুটো সনাক্তকরণ এবং টেকসই পাইপ পরিদর্শন জন্য হাইড্রোস্ট্যাটিক চাপ পরীক্ষার মেশিন
অ্যাপ্লিকেশনঃ
এই হাইড্রোস্ট্যাটিক টেস্টিং ইউনিটটি থার্মোপ্লাস্টিক পাইপ, পাইপ ফিটিং এবং তরল পরিবহনকারী কাঠামোগত উপাদানগুলির বিস্তৃত পরিসীমা মূল্যায়ন করার জন্য ডিজাইন করা হয়েছে।পরীক্ষার যোগ্য উপাদানগুলির মধ্যে রয়েছে পলিপ্রোপিলিন (পিপি), পলিথিলিন (পিই), পলিভিনাইল ক্লোরাইড (পিভিসি), ক্লোরিনযুক্ত পলিভিনাইল ক্লোরাইড (পিভিসি-সি), অ্যাক্রিলনাইট্রিল বুটাডিয়েন স্টিরেন কোপলিমার (এবিএস), অন্যান্য অনেক সাবস্ট্র্যাট বিকল্পের মধ্যে।
এটি হাইড্রোস্ট্যাটিক থ্রাস্টিক লোডের অবস্থার নির্বিশেষে, এক্সট্রুডেড টিউবিং এবং ইনজেকশন-মোল্ড পাইপ ওয়ার্কপিস থেকে একত্রিত পরীক্ষার সমাবেশ পর্যন্ত বিভিন্ন নমুনা ফর্মগুলিকে সমর্থন করে।গ্রহণযোগ্য পরীক্ষার নমুনাগুলি গরম গলিত বুট-ওয়েলটেড পাইপ সেগমেন্টগুলিকে কভার করে, একক বা একাধিক ফিটিং সহ ইন্টিগ্রেটেড পরীক্ষার টুকরো, এবং স্যাডল-টাইপ শাখা জয়েন্ট নমুনা। পরীক্ষার পাইপের নামমাত্র বাইরের ব্যাসার্ধ (ডন) একটি বিস্তৃত নিয়মিত স্প্যান বৈশিষ্ট্যযুক্ত;পৃথক নমুনার স্পেসিফিকেশন সাপেক্ষে, পরিমাপের পরিধি 25 মিমি থেকে 1600 মিমি পর্যন্ত বিস্তৃত।
উদ্দেশ্য:
প্লাস্টিকের পাইপ সিস্টেমের পারফরম্যান্স যাচাইয়ের জন্য বিশেষভাবে ডিজাইন করা, হাইড্রোস্ট্যাটিক চাপ পরীক্ষার মেশিনটি প্লাস্টিকের পাইপের অভ্যন্তরীণ চাপ প্রতিরোধের মূল্যায়নের জন্য নিবেদিত,ফিটিং এবং ইন্টিগ্রেটেড সেন্ট্রাল.
মানসম্মত এবং সুনির্দিষ্টভাবে নিয়ন্ত্রিত পরীক্ষার পরিবেশে, পিপি, পিই, পিভিসি,পিভিসি-সি এবং এবিএস উপকরণগুলি একটি পূর্বনির্ধারিত সময়ের জন্য নির্ধারিত অভ্যন্তরীণ চাপের সাথে চাপযুক্ত হয়পরীক্ষার পদ্ধতিটি পরীক্ষার নমুনার কাঠামোগত চাপ সহ্যযোগ্যতা মূল্যায়ন করে এবং তরল ফুটো, পাইপ ছিদ্র এবং অতিরিক্ত বিকৃতি সহ ত্রুটিযুক্ত ঘটনাগুলির ঘটনা যাচাই করে।
এই মানসম্মত পরীক্ষার পদ্ধতি সামগ্রিক মানের যাচাইকরণে গুরুত্বপূর্ণ ভূমিকা পালন করে।তরল সরবরাহ ব্যবস্থায় ব্যবহৃত প্লাস্টিকের পাইপিং উপাদানগুলির অপারেশনাল নিরাপত্তা এবং দীর্ঘমেয়াদী পরিষেবা নির্ভরযোগ্যতাএই ধরনের পাইপলাইন সুবিধাগুলি জল সরবরাহ, নিকাশী, গ্যাস সরবরাহ এবং শিল্প তরল পরিবহন ক্ষেত্রে ব্যাপকভাবে ব্যবহৃত হয়।
পণ্যের বৈশিষ্ট্যঃ
- সিস্টেমটি ডুয়াল অপারেশন মোডের মাধ্যমে নমনীয় পরীক্ষার পরামিতি কনফিগারেশন সমর্থন করে, স্থানীয় টাচস্ক্রিন টার্মিনাল এবং বহিরাগত পিসি টার্মিনাল উভয়ের সাথে সামঞ্জস্যপূর্ণ।
- ১ বর্গমিটারের মধ্যে কমপ্যাক্ট পদচিহ্নের বৈশিষ্ট্যযুক্ত, সরঞ্জামটি 50 টিরও বেশি ধরণের কাস্টমাইজড চাপ মান তৈরি করতে সক্ষম, যা স্ট্যান্ডার্ড জল সরবরাহের চাপ স্পেসিফিকেশনগুলিকে কভার করে।
- স্মার্ট অটোমেটিক আইডেন্টিফিকেশন ফাংশন দিয়ে সজ্জিত, ডিভাইসটি স্বয়ংক্রিয়ভাবে নমুনার স্পেসিফিকেশন এবং উপাদান বৈশিষ্ট্যগুলি সনাক্ত করতে পারে,এবং সংশ্লিষ্ট অপ্টিমাইজড চাপ বৃদ্ধি কৌশল এবং অপারেশনাল অ্যালগরিদম তৈরি.
- এই সরঞ্জামটি চাপ নিয়ন্ত্রণের জন্য চমৎকার নির্ভুলতা প্রদান করে। প্রতিটি কার্যকরী মডিউলের জন্য স্বতন্ত্র ইনপুট চাপ সামঞ্জস্য উপলব্ধ,যা কার্যকরভাবে সোলিনয়েড ভালভের ঘর্ষণ হ্রাস করে এবং সরঞ্জামের সামগ্রিক পরিষেবা জীবন বাড়ায়.
- সমস্ত ধাতব উপাদান যা সরাসরি পরিবাহী মাধ্যমের সাথে যোগাযোগ করে তা উচ্চতর স্থায়িত্ব এবং জারা প্রতিরোধের জন্য উচ্চমানের স্টেইনলেস স্টিলের উপকরণ থেকে তৈরি করা হয়।
- মানবিক প্রদর্শন ইন্টারফেসটি বহু-ভাষা স্যুইচিং সমর্থন করে, বিশ্বব্যাপী ক্লায়েন্টদের বৈচিত্র্যযুক্ত ব্যবহারের চাহিদার সাথে পুরোপুরি খাপ খাইয়ে নেয়।
- পরীক্ষার চাপ ক্যালিব্রেশন পদ্ধতিগুলি সরলীকৃত এবং ব্যবহারকারী-বান্ধব, যা সিস্টেমকে বন্ধ করার বিরতি ছাড়াই ক্যালিব্রেশন প্রক্রিয়া জুড়ে অবিচ্ছিন্ন অপারেশন বজায় রাখতে দেয়।
- ডিভাইসে বহু-মাত্রিক নিরাপত্তা সুরক্ষা ব্যবস্থা রয়েছে, যা স্থিতিশীল অপারেশন নিশ্চিত করার জন্য বৈদ্যুতিক নিরাপত্তা, যান্ত্রিক কাঠামো এবং সফটওয়্যার প্রোগ্রাম সুরক্ষা জুড়ে।
- স্ট্যান্ডার্ড টিসিপি / আইপি প্রোটোকল ট্রান্সমিশন গ্রহণ করে, সিস্টেমটি স্থিতিশীল, অবাধ এবং অত্যন্ত নির্ভরযোগ্য ডেটা যোগাযোগের সংক্রমণ উপলব্ধি করে।
মানদণ্ড পূরণ করুন:
আইএসও ১১৬৭-২০০৬, এএসটিএমডি ১৫৯৮-২০০৪, এএসটিএমডি ১৫৯৯, আইএসও ৯০৮০, সিজে/টি ১০৮, এএসটিএমএফ ১৩৩৫
নমুনার মুক্ত দৈর্ঘ্যঃ
| নমুনার ধরন |
বিনামূল্যে দৈর্ঘ্যের প্রয়োজনীয়তা |
| এক্সট্রুড পাইপ নমুনা |
dn <315mm: ≥ 3dn এবং ≥ 250mm; dn >315mm: ≥ 2dn |
| ইনজেকশন মোল্ডিং পাইপ নমুনা |
dn <50mm: 3dn ; 50mm ≤ dn ≤ 110mm: ≥ 140mm |
| হাইড্রোস্ট্যাটিক থ্রাস্ট সহ একত্রিত নমুনা (দুটি পাইপ বিভাগ) |
≥ 3dn এবং ≥ 250mm (dn >315mm: ≥ 2dn যদি ন্যূনতম দৈর্ঘ্য পূরণ না করা হয়) |
| হাইড্রোস্ট্যাটিক থ্রাস্ট সহ একত্রিত নমুনা (ফিটিং সহ) |
≥ 2dn এবং ≥ 150mm; dn >250mm: ≥ 1.5dn |
| হাইড্রোস্ট্যাটিক থ্রাস্ট সহ একত্রিত নমুনা (স্যাডল শাখা) |
≥ ১০০ মিমি |
| হাইড্রোস্ট্যাটিক থ্রাস্ট ছাড়া একত্রিত নমুনা |
= dn এবং ≥ 150mm |
টেকনিক্যাল প্যারামিটারঃ
| মডেল |
XGY-16C |
| ব্যাসার্ধের পরিসীমা |
Φ8-1800 মিমি |
| স্টেশন |
3, 5, 6, 12, 15, 18, 20, 25, 50, 100 ইত্যাদি কাস্টমাইজ করা যাবে |
| কন্ট্রোল মোড |
মাইক্রো কন্ট্রোল, ইন্ডাস্ট্রিয়াল পিসি নিয়ন্ত্রণ |
| প্রদর্শন মোড |
শিল্প পিসি এলসিডি রঙ প্রদর্শন |
| স্টোরেজ মোড |
পিসি স্টোরেজ |
| মুদ্রণ মোড |
রঙিন প্রিন্টারের আউটপুট |
| পরীক্ষার চাপ |
চাপের পরিসীমা |
0.১-১৬ এমপিএ |
| নিয়ন্ত্রণের নির্ভুলতা |
±১% |
| ডিসপ্লে রেজোলিউশন |
0.01 এমপিএ |
| কাজের পরিসীমা |
৫% থেকে ১০০% এফএস |
| সূচক ত্রুটি |
±১% |
| টেস্ট টাইমার |
টাইমার রেঞ্জ |
০-১০০০ ঘন্টা |
| টাইমার নির্ভুলতা |
±0.1% |
| টাইমার রেজোলিউশন |
এক |
| শক্তি |
৩৮০ ভোল্ট ৫০ হার্জ থ্রি-ফেজ-চার-ডায়ার ১.৫ কিলোওয়াট |
| শেষ ক্যাপ মডেল |
থেকেΦ৮১৮০০ মিমি পর্যন্ত |
| পানির ট্যাংকের আকার |
পাইপের আকার অনুযায়ী |
| তাপমাত্রা পরিসীমা |
১৫-৯৫°সি |
| মাত্রা (তিনটি স্টেশন) |
৭১৫×৬২৫×১৭০০ ((মিমি) অথবা অন্য
|
FAQ:
প্রশ্ন: প্লাস্টিক পাইপ হাইড্রোস্ট্যাটিক প্রেসার টেস্টিং মেশিন কোন ব্র্যান্ডের?
উত্তর 1: এই হাইড্রোস্ট্যাটিক চাপ পরীক্ষার মেশিনটি JHH ব্র্যান্ড বহন করে, যার উত্পাদন বেস চীনের বেইজিংয়ে অবস্থিত।
প্রশ্ন 2: প্লাস্টিকের পাইপ হাইড্রোস্ট্যাটিক চাপ পরীক্ষার মেশিনটি কী মূল পরীক্ষার লক্ষ্য অর্জন করে?
A2: এই পরীক্ষার যন্ত্রটি প্লাস্টিকের পাইপ পণ্যগুলির হাইড্রোস্ট্যাটিক পারফরম্যান্স এবং ফাটার প্রতিরোধের শক্তি মূল্যায়নের জন্য ডিজাইন করা হয়েছে।
প্রশ্ন 3: এই হাইড্রোস্ট্যাটিক চাপ পরীক্ষার মেশিনের সাথে কোন শ্রেণীর ওয়ার্কপিস এবং কাঁচামালগুলি সামঞ্জস্যপূর্ণ?
A3: এটি পিপি-আর, পিপি-বি, পিপি-এ, পিভিসি, পিই, পিই-এক্স এবং অন্যান্য প্রাসঙ্গিক পাইপ গ্রেড সহ প্লাস্টিকের পাইপগুলির পাশাপাশি কম্পোজিট পাইপ পণ্যগুলির জন্য পরীক্ষার সম্পাদন সমর্থন করে।
প্রশ্ন 4: এই হাইড্রোস্ট্যাটিক চাপ পরীক্ষার মেশিনটি পরিমাপের নির্ভুলতার কী স্তর সরবরাহ করতে পারে?
A4: এর পরিমাপের নির্ভুলতা পূর্ণ স্কেল পরিসরের তুলনায় 0.1 শতাংশে পৌঁছেছে।
Q5: হাইড্রোস্ট্যাটিক চাপ পরীক্ষার মেশিন দ্বারা সমর্থিত উপরের সীমা পরীক্ষা চাপ কি?
A5: এই ইউনিটের সর্বোচ্চ পরীক্ষার চাপ ক্ষমতা 10 এমপিএ, যা 100 বার (1450 পিএসআই) এর সমতুল্য।
