ড্রপ হ্যামার টেস্ট ইকুইপমেন্ট ফর রিয়েল ওয়ার্ল্ড ইমপ্যাক্ট সিমুলেশন
পেশাদার টেস্টিং ইকুইপমেন্ট যা পণ্য উন্নয়ন এবং সুরক্ষা পরীক্ষার অ্যাপ্লিকেশনের জন্য বাস্তব-বিশ্বের প্রভাব পরিস্থিতি অনুকরণ করার জন্য তৈরি করা হয়েছে।
পণ্যের সংক্ষিপ্ত বিবরণ
থার্মোপ্লাস্টিক পাইপের বাহ্যিক আঘাত প্রতিরোধের জন্য ২৪/৭ টেস্টিং পদ্ধতির সাথে সঙ্গতিপূর্ণ, এই পেশাদার টেস্টারটি প্লাস্টিক পাইপ, প্লাস্টিক প্লেট এবং বিভিন্ন অধাতব উপাদানের বাহ্যিক আঘাত শক্তি মূল্যায়নের জন্য ব্যাপকভাবে ব্যবহৃত হয়।
প্লাস্টিক পাইপ টেস্টিং পরিস্থিতিতে, সরঞ্জামটি পিভিসি-ইউ জল সরবরাহ পাইপ, নিম্নচাপ জল সরবরাহ পাইপ, কোর-লেয়ার ফোমড পাইপ, ডাবল-ওয়াল কোrugেটেড পাইপ, ক্যারাট পাইপ, স্টিল বেল্ট রিইনফোর্সড পাইপ, পিই জল সরবরাহ পাইপ, এমপিপি পাওয়ার পাইপ, হল্লো ওয়াল ওয়াইন্ডিং পাইপ এবং সিপিভিসি পাওয়ার পাইপ সহ সমস্ত ধরণের পাইপ সমর্থন করে, যা শিল্প ও নির্মাণ অ্যাপ্লিকেশনগুলির জন্য মূলধারার প্লাস্টিক পাইপলাইন স্পেসিফিকেশনগুলি অন্তর্ভুক্ত করে।
যন্ত্রের বৈশিষ্ট্য
- তিন-স্তরীয় সুরক্ষা নকশা: প্রাথমিক নমুনা অ্যাক্সেস দরজা, মাধ্যমিক পর্যবেক্ষণ উইন্ডো দরজা এবং তৃতীয় উচ্চ/নিম্ন স্ট্রোক সীমা সুরক্ষা কাঠামো সহ স্তরযুক্ত সুরক্ষা ব্যবস্থা
- উচ্চ-গতির উত্তোলন কর্মক্ষমতা: উচ্চ-টর্ক স্টেপিং মোটর প্রতি সেকেন্ডে ২৫০ মিমি দ্রুত উত্তোলন গতি সরবরাহ করে, মাত্র ৮ সেকেন্ডে সম্পূর্ণ ২-মিটার স্ট্রোক সম্পন্ন করে
- স্মার্ট পজিশন হোভারিং ফাংশন: মাল্টি-স্টেজ স্পিড রেগুলেশন প্রোগ্রামিং ড্রপ হ্যামারের স্থিতিশীল হোভারিং এবং সঠিক পজিশনিং সক্ষম করে
- অপ্টিমাইজড এক্সহস্ট পাইপ স্ট্রাকচার: অপ্টিমাইজড এক্সহস্ট ওপেনিং সহ ৩ডি-মডেলড ড্রপ হ্যামার গাইড পাইপ বাতাসের প্রতিরোধ ক্ষমতা কমিয়ে দেয়, শক্তিশালী পরিধীয় হুপ কাঠামো বিকৃতি প্রতিরোধ করে
- নিউম্যাটিক হ্যামার লকিং এবং রিলিজ: ৩০0N লং-স্ট্রোক ডুয়াল-সিলিন্ডার কনফিগারেশন এবং টফেন্ড টেন্ডন প্লেট হ্যামার ফেস সহ উচ্চ-থ্রাস্ট নিউম্যাটিক ড্রাইভিং কম্পোনেন্টগুলি স্থিতিশীল অপারেশন নিশ্চিত করে
- ইন্টিগ্রেটেড মডুলার অ্যাসেম্বলি: ৭-ইঞ্চি টাচ স্ক্রিন এবং ডেল্টা পিএলসি কন্ট্রোলার সহ স্ট্যান্ডার্ডাইজড অ্যালুমিনিয়াম অ্যালয় প্রোফাইলগুলি স্ট্যান্ডার্ডাইজড পদ্ধতি এবং হালকা কাঠামোগত শক্তি প্রদান করে
প্রযুক্তিগত স্পেসিফিকেশন
| প্যারামিটার |
স্পেসিফিকেশন |
| মডেল |
XJL-300D |
| পরিবেষ্টিত তাপমাত্রা |
১০°C-৩৫°C |
| ড্রপ হ্যামার ভর |
০.৫ কেজি - ৫ কেজি, ০.১২৫ কেজি বৃদ্ধি |
| হ্যামার ব্যাস |
D২৫ মিমি, D৫০ মিমি, D৯০ মিমি |
| পতনের উচ্চতা |
৩০ মিমি - ২০০০ মিমি, ত্রুটি ≤ ±২ মিমি |
| নমুনার ব্যাস |
φ১০ মিমি - φ৪৫০ মিমি |
| আঘাত কেন্দ্রের বিচ্যুতি |
ফিক্সচার কেন্দ্র থেকে ≤২ মিমি |
| ভি-টাইপ সাপোর্ট |
১২০° |
| পাওয়ার সোর্স |
২২০-২৩০VAC |
| মাত্রা |
৭২০ মিমি * ৬৯০ মিমি * ৩৬৫০ মিমি |
| নেট ওজন |
৩০০ কেজি |
প্রাথমিক কার্যাবলী
- প্লাস্টিক পাইপ, প্লাস্টিক প্লেট এবং অধাতব ইঞ্জিনিয়ারিং উপকরণের বাহ্যিক আঘাত শক্তি বৈশিষ্ট্য মূল্যায়নের জন্য পেশাদার টেস্টিং সরঞ্জাম
- পিভিসি-ইউ, পিই, এমপিপি, সিপিভিসি এবং বিভিন্ন বিশেষায়িত পাইপ প্রকার সহ বিস্তৃত পাইপ পণ্যের সাথে সামঞ্জস্যপূর্ণ
পরীক্ষার সংজ্ঞা
প্রকৃত আঘাত হার (TIR):
একটি সম্পূর্ণ পণ্য ব্যাচ পরীক্ষা করার সময়, প্রকৃত আঘাত হার হল আঘাত-ক্ষতিগ্রস্ত নমুনার সংখ্যাকে মোট আঘাত পরীক্ষার সংখ্যা দ্বারা ভাগ করে প্রাপ্ত ভাগফল, যা শতাংশ হিসাবে উপস্থাপিত হয়।
ব্যর্থতা:
একটি নমুনা ব্যর্থ হিসাবে সংজ্ঞায়িত করা হয় যখন আঘাত লোডিংয়ের পরে চাক্ষুষ পরিদর্শনের মাধ্যমে দৃশ্যমান ফাটল, ফিসার বা সম্পূর্ণ ভাঙন সনাক্ত করা যায়। সাধারণ ইন্ডেন্টেশন বা পৃষ্ঠের বিবর্ণতা নমুনার ব্যর্থতা হিসাবে বিবেচিত হয় না।
পরীক্ষার নীতি
ওয়ার্কবেঞ্চে পাইপ বা প্রোফাইল নমুনা মাউন্ট করুন এবং নমুনার উচ্চতা ক্যালিব্রেট করুন যতক্ষণ না এর উপরের পৃষ্ঠটি ফটোইলেকট্রিক সেন্সিং সিস্টেমের নিম্ন সীমার সাথে সঠিকভাবে সারিবদ্ধ হয়। পরীক্ষার মান অনুযায়ী উপযুক্ত হ্যামার টিপ এবং ডেড লোড নির্বাচন করুন, তারপর ইমপ্যাক্ট হ্যামার অ্যাসেম্বলি একত্রিত করুন। ইলেক্ট্রোম্যাগনেটিক ভাইব্রেশন ড্যাম্পিং সিস্টেমের অবস্থান টিউন করুন এবং হ্যামারটিকে অবস্থানে ঝুলিয়ে দিন। পরীক্ষার সময়, হ্যামারটি পূর্ব-কনফিগার করা উচ্চতা থেকে অবাধে পড়ে এবং নমুনাকে আঘাত করে। অপারেটররা তখন পরীক্ষা করে দেখে যে আঘাতের পরে পরীক্ষিত পাইপ বা প্রোফাইলে ফাটল বা ভাঙন দেখা দেয় কিনা।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
ড্রপ হ্যামার টেস্ট ইকুইপমেন্ট কি?
ড্রপ হ্যামার টেস্ট ইকুইপমেন্ট হল বেইজিং, চীনে JHH দ্বারা নির্মিত পরিদর্শন সরঞ্জাম, যা বিভিন্ন পরীক্ষার নমুনার আঘাত প্রতিরোধের কর্মক্ষমতা মূল্যায়নের জন্য নিবেদিত।
ড্রপ হ্যামার টেস্ট ইকুইপমেন্ট কি মূল কার্যকারিতা প্রদান করে?
ড্রপ হ্যামার টেস্ট ইকুইপমেন্ট নমুনার অ্যান্টি-ইমপ্যাক্ট ক্ষমতা চিহ্নিত করতে কাজ করে, যা প্রস্তুতকারকদের সমাপ্ত পণ্যের জন্য কার্যকর মান নিয়ন্ত্রণ বাস্তবায়নে সহায়তা করে।
ড্রপ হ্যামার টেস্ট ইকুইপমেন্টের সাথে কোন টেস্টিং নমুনা সামঞ্জস্যপূর্ণ?
এই ডিভাইসটি পিভিসি-ইউ জল সরবরাহ পাইপ, পয়ঃনিষ্কাশন পাইপ, নিম্নচাপ জল সরবরাহ পাইপ, নিম্নচাপ পরিবহন পাইপ, কোর-লেয়ার ফোমড পাইপ, ডাবল ওয়াল কোrugেটেড পাইপ এবং পিই জল সরবরাহ পাইপ সহ একাধিক ধরণের টিউবুলার পণ্য ফিট করে। এটি রিজিড প্লাস্টিক শীটগুলির জন্যও প্রযোজ্য।
ড্রপ হ্যামার টেস্ট ইকুইপমেন্টের পরিমাপের নির্ভুলতা কত?
ড্রপ হ্যামার টেস্ট ইকুইপমেন্ট ০.৫% পরিমাপের নির্ভুলতা অর্জন করে।
সর্বোচ্চ পরীক্ষার ক্ষমতা কত?
ড্রপ হ্যামার টেস্ট ইকুইপমেন্টের সর্বোচ্চ পরীক্ষার শক্তি ৩০০J।

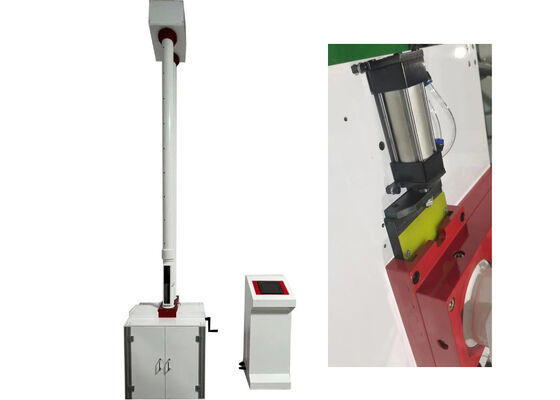

পণ্যের ছবি
