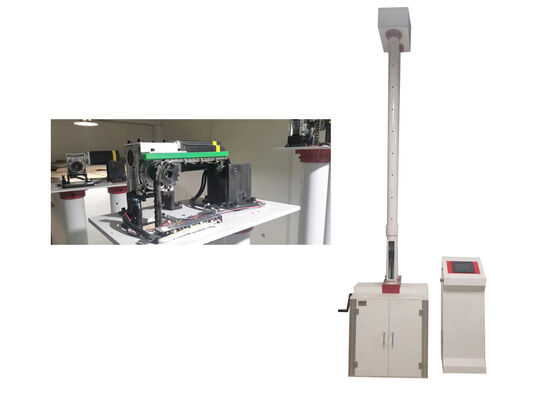

সঠিক প্রভাব শক্তি পরিমাপের জন্য ড্রপ হ্যামার টেস্ট সরঞ্জাম
এই টেস্টিং মেশিনটি প্লাস্টিক পাইপ, প্লাস্টিক শীট এবং অ-ধাতব পদার্থের বাহ্যিক লোড ইমপ্যাক্ট স্ট্রেংথ টেস্টিংয়ের জন্য ব্যাপকভাবে ব্যবহৃত হয়। টেস্ট নমুনাগুলি একটি নির্দিষ্ট ভর এবং আকৃতির ড্রপ হ্যামার দ্বারা আঘাতপ্রাপ্ত হয়, যা পূর্বনির্ধারিত উচ্চতা থেকে নমুনার পরিধি বরাবর নির্দিষ্ট অবস্থানে ছেড়ে দেওয়া হয়। এই প্রক্রিয়াটি পণ্যের ব্যাচ বা এক্সট্রুডার প্রোডাকশন রানের জন্য ট্রু ইমপ্যাক্ট রেট (TIR) এর সঠিক অনুমান সক্ষম করে।
সর্বোচ্চ গ্রহণযোগ্য TIR: ১০% (শিল্প মানের নিয়ন্ত্রণ মানগুলির সাথে সামঞ্জস্যপূর্ণ)
একটি পেশাদার মান পরিদর্শন যন্ত্র হিসাবে, এটি নির্মাণ শিল্প, উত্পাদনকারী উদ্যোগ, রাসায়নিক খাত, বিশ্ববিদ্যালয় এবং অন্যান্য গবেষণা ও উন্নয়ন বা মান নিয়ন্ত্রণ প্রতিষ্ঠানে ব্যাপকভাবে প্রয়োগ করা হয়।
সম্মতি মান
GB/T14152, GB/T10002.1, GB/T5836.1, GB/T13664, GB/T16800, ASTM D2444, ISO4422, ISO3127, BSEN1411 এবং BSEN744।
সরঞ্জাম বৈশিষ্ট্য
তিন-স্তরীয় সুরক্ষা ব্যবস্থা
- স্তর ১: নমুনা চেম্বার দরজার সুরক্ষা গার্ড
- স্তর ২: পর্যবেক্ষণ জানালার সুরক্ষা (বর্তমানে লাগানো নেই)
- স্তর ৩: উপরের এবং নীচের ভ্রমণ সীমা সুরক্ষা প্রক্রিয়া
এই বহু-স্তরীয় সুরক্ষা পুরো টেস্টিং চক্র জুড়ে অপারেটর এবং নমুনার নিরাপত্তা নিশ্চিত করে।
উচ্চ-গতির উত্তোলন ক্ষমতা
একটি উচ্চ-টর্ক স্টেপিং মোটর সহ সজ্জিত, ডিভাইসটি ২৫০ মিমি/সেকেন্ডের সর্বোচ্চ উত্তোলন গতি অর্জন করে। এটি মাত্র ৮ সেকেন্ডে হাতুড়িটিকে শূন্য থেকে ২ মিটার পর্যন্ত তুলতে পারে, পরীক্ষার চক্রের সময়কে ব্যাপকভাবে কমিয়ে দেয় এবং সামগ্রিক দক্ষতা বৃদ্ধি করে।
প্রিসিশন হোভারিং সিস্টেম
একটি মাল্টি-স্টেপ স্পিড রেগুলেশন প্রোগ্রাম ব্যবহার করে, মেশিনটি শূন্য অফসেট সহ মসৃণ এবং সঠিক হাতুড়ি পজিশনিং নিশ্চিত করে। এই স্থিতিশীলতা সামঞ্জস্যপূর্ণ পরীক্ষার শর্তাবলী সমর্থন করে, নির্ভরযোগ্য এবং পুনরুৎপাদনযোগ্য ডেটা ফলাফল সরবরাহ করে।
এক্সহস্ট স্ট্রাকচার সহ উন্নত ড্রপ হ্যামার টিউব
ড্রপ হ্যামার টিউবটি ৩ডি মডেলিংয়ের মাধ্যমে ডিজাইন করা হয়েছে, যা হাতুড়ির অবতরণের সময় বাতাসের প্রতিরোধকে সর্বনিম্ন করার জন্য ভেন্ট হোলগুলির সাথে একীভূত। এটি টিউবের বিকৃতি বা কার্যকরী ভাঙ্গন এড়াতে একটি শক্তিশালী ক্ল্যাম্পিং প্রক্রিয়াও অন্তর্ভুক্ত করে, দীর্ঘমেয়াদী অপারেশনাল দৃঢ়তা নিশ্চিত করে।
নিউম্যাটিক হ্যামার ক্ল্যাম্পিং এবং রিলিজ মেকানিজম
প্রচলিত ইলেক্ট্রোম্যাগনেটিক হ্যামার সেটআপগুলির প্রতিস্থাপন করে, সিস্টেমটি একটি উচ্চ-চাপের নিউম্যাটিক কনফিগারেশন গ্রহণ করে - একটি ৩০০N লং-স্ট্রোক ডুয়াল সিলিন্ডার সহ সজ্জিত। হ্যামার ফেসটি একটি রাবার টেন্ডন প্যাড দিয়ে সজ্জিত, যা স্থির প্রভাব শক্তি নিশ্চিত করে এবং নমুনার ক্ষতি প্রতিরোধ করে। ক্ল্যাম্পিং এবং রিলিজ উভয় ফাংশনই নিউম্যাটিক প্রযুক্তি ব্যবহার করে, যা কেবলের পরিধান, তারের ভাঙন এবং বৈদ্যুতিক লিকেজের মতো সমস্যাগুলি মৌলিকভাবে সমাধান করে। বিল্ট-ইন নিউম্যাটিক স্বয়ংক্রিয় লকিং ডিভাইস নিরাপদ এবং নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
ইন্টিগ্রেটেড মডুলার আর্কিটেকচার
- মেকানিক্যাল অ্যাসেম্বলি: স্ট্যান্ডার্ড অ্যালুমিনিয়াম অ্যালয় প্রোফাইল নির্মাণ ব্যবহার করে, যা স্ট্যান্ডার্ডাইজড প্রক্রিয়া, মডুলার ইনস্টলেশন, হালকা ডিজাইন এবং উচ্চ কাঠামোগত দৃঢ়তা সক্ষম করে।
- ইলেকট্রিক্যাল কন্ট্রোল ইউনিট: একটি ৭-ইঞ্চি টাচস্ক্রিন এবং ডেল্টা পিএলসি সহ কনফিগার করা হয়েছে, যা ব্যবহারকারী-বান্ধব অপারেশন, স্থিতিশীল নিয়ন্ত্রণ কর্মক্ষমতা এবং সহজ রক্ষণাবেক্ষণ সহজতর করে।
উচ্চ-গ্রেডের উপাদান নির্বাচন
সমস্ত মূল উপাদানগুলি উন্নত নির্ভরযোগ্যতা এবং কর্মক্ষমতার জন্য বিশ্বব্যাপী সংগ্রহ করা হয়:
- সিলিন্ডার: অ্যাডকার ব্র্যান্ড
- টাচস্ক্রিন: ডেল্টা ব্র্যান্ড
- পিএলসি: ডেল্টা ব্র্যান্ড
- পাওয়ার সাপ্লাই: মিন ওয়েল (তাইওয়ান, চীন) ব্র্যান্ড
মেশিনটি বৈদ্যুতিক লিকেজ সুরক্ষা, শর্ট-সার্কিট প্রতিরোধ, অ্যান্টি-স্ট্যাটিক ব্যবস্থা, অ্যান্টি-ইন্টারফারেন্স প্রযুক্তি, পাওয়ার ফেইলিওর সুরক্ষা এবং ভুল অপারেশন প্রতিরোধ সহ ব্যাপক সুরক্ষা ব্যবস্থা সহ সজ্জিত - বৈদ্যুতিক, যান্ত্রিক এবং সফ্টওয়্যার দিকগুলি অন্তর্ভুক্ত করে।
উন্নত অটোমেশন ক্ষমতা
যন্ত্রটি স্বয়ংক্রিয় জিরো-পয়েন্ট ক্যালিব্রেশন, স্বয়ংক্রিয় হ্যামার এলিভেশন, স্বয়ংক্রিয় হ্যামার রিলিজ এবং স্বয়ংক্রিয় পরীক্ষা সম্পাদন সহ এন্ড-টু-এন্ড অটোমেশন নিয়ে গর্ব করে। এটি ম্যানুয়াল সম্পৃক্ততা হ্রাস করে, পরীক্ষার দক্ষতা বৃদ্ধি করে এবং মানব ত্রুটি হ্রাস করে।
প্রযুক্তিগত পরামিতি
| পরামিতি |
স্পেসিফিকেশন |
| মডেল |
XJL-450M |
| পরিবেষ্টিত তাপমাত্রা |
১০°C-৩৫°C |
| ড্রপ হ্যামার গুণমান |
০.৫ কেজি - ৫ কেজি |
| হ্যামার ব্যাস |
D২৫ মিমি, D৯০ মিমি (কাস্টমাইজযোগ্য) |
| পতনের উচ্চতা |
৫০ মিমি - ২০০০ মিমি, ত্রুটি ≤ ±২ মিমি |
| নমুনার ব্যাস |
φ১০ মিমি - φ৪৫০ মিমি (কাস্টমাইজযোগ্য) |
| ফিক্সচার কেন্দ্র থেকে প্রভাব কেন্দ্রের বিচ্যুতি |
≤ ২ মিমি |
| ভি-টাইপ সাপোর্ট |
১২০° |
| পাওয়ার সোর্স |
২২০VAC ±১০% |
| আউটলাইন মাত্রা |
৭৩০ মিমি * ৭০০ মিমি * ৩৬৫০ মিমি |
| নেট ওজন |
৩০০ কেজি |
স্ট্যান্ডার্ড কনফিগারেশন
| উপাদান |
পরিমাণ |
| হোস্ট |
এক সেট |
| ইলেকট্রিক ক্যাবিনেট |
এক সেট |
| হ্যামার বডি |
এক সেট |
| পাওয়ার লাইন |
এক পিস |
| ভি-টাইপ সাপোর্ট |
দুই পিস |
| অপারেটিং টুল (রেঞ্চ) |
এক সেট |
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
প্রশ্ন ১: ড্রপ হ্যামার ইমপ্যাক্ট টেস্টিং মেশিনের সর্বোচ্চ ইমপ্যাক্ট এনার্জি রেঞ্জ কত?
উত্তর ১: স্ট্যান্ডার্ড মডেলটি ০.৫-৫০ J এর ইমপ্যাক্ট এনার্জি রেঞ্জ সরবরাহ করে, প্লাস্টিক পাইপ, শীট এবং অ-ধাতব পদার্থের জন্য উচ্চ-শক্তির উপাদান পরীক্ষার জন্য ১০০ J পর্যন্ত ঐচ্ছিক এক্সটেনশন সহ। এটি প্লাস্টিক পাইপ, শীট এবং অ-ধাতব পদার্থের জন্য বিভিন্ন পরীক্ষার প্রয়োজনীয়তা পূরণের জন্য সামঞ্জস্যযোগ্য শক্তি স্তর সমর্থন করে।
প্রশ্ন ২: উপলব্ধ ড্রপ উচ্চতা এবং হ্যামার ভর স্পেসিফিকেশনগুলি কী কী?
উত্তর ২: সামঞ্জস্যযোগ্য ড্রপ উচ্চতা ৫০-২০০০ মিমি (±১ মিমি পর্যন্ত নির্ভুল) পর্যন্ত বিস্তৃত। হ্যামার ভর ০.১ কেজি বৃদ্ধিতে কনফিগারযোগ্য, ০.২ কেজি থেকে ১০ কেজি পর্যন্ত স্ট্যান্ডার্ড বিকল্প সহ - ISO 3127 এবং ASTM D 2444 এর মতো সাধারণ পরীক্ষার মানগুলি অন্তর্ভুক্ত করে।
প্রশ্ন ৩: মেশিনের ড্রপ উচ্চতা এবং ইমপ্যাক্ট ফোর্স নিয়ন্ত্রণ কতটা নির্ভুল?
উত্তর ৩: ড্রপ উচ্চতার নির্ভুলতা সেট মানের ±০.১% (বা ±১ মিমি, যেটি ছোট) । নিউম্যাটিক রিলিজ মেকানিজম শূন্য প্রাথমিক বেগ বিচ্যুতি নিশ্চিত করে, যখন ফোর্স সেন্সিং সিস্টেম (ঐচ্ছিক) ±১% FS এর ইমপ্যাক্ট ফোর্স নির্ভুলতা সরবরাহ করে - পরীক্ষার ডেটা নির্ভরযোগ্যতা নিশ্চিত করে।
প্রশ্ন ৪: অপারেশনাল ঝুঁকি প্রতিরোধের জন্য মেশিনে কী কী সুরক্ষা ব্যবস্থা রয়েছে?
উত্তর ৪: এটি একটি তিন-স্তরীয় সুরক্ষা ব্যবস্থা নিয়ে গঠিত: ① নমুনা চেম্বার ইন্টারলক (দরজা খোলা থাকলে মেশিন বন্ধ হয়ে যায়); ② উপরের/নীচের ভ্রমণ সীমা সুইচ; ③ জরুরী স্টপ বোতাম। উচ্চ-শক্তির প্রভাবের সময় কাঠামোগত ক্ষতি এড়াতে ড্রপ হ্যামার টিউবটিও শক্তিশালী করা হয়েছে।
প্রশ্ন ৫: মেশিনটি কি আন্তর্জাতিক পরীক্ষার মানগুলির সাথে সামঞ্জস্যপূর্ণ, এবং এটি কী কী উপকরণ পরীক্ষা করতে পারে?
উত্তর ৫: এটি ISO 3127, ASTM D 2444, GB/T 14152, এবং BS EN 14411 মানগুলির সাথে সম্পূর্ণরূপে সঙ্গতিপূর্ণ। প্রযোজ্য উপকরণগুলির মধ্যে রয়েছে প্লাস্টিক পাইপ (PVC, PE, PP), প্লাস্টিক শীট, রিজিড অ-ধাতব কম্পোজিট এবং বাহ্যিক প্রভাব শক্তি মূল্যায়নের প্রয়োজনীয় অন্যান্য উপকরণ।
প্রশ্ন ৬: মেশিনের অটোমেশন স্তর কত, এবং এটি কি স্বয়ংক্রিয়ভাবে পরীক্ষার ডেটা রেকর্ড করতে পারে?
উত্তর ৬: এটি সম্পূর্ণ-প্রক্রিয়া অটোমেশন সমর্থন করে: স্বয়ংক্রিয় জিরো-পয়েন্ট ক্যালিব্রেশন, হ্যামার লিফটিং, পজিশনিং, রিলিজ এবং পরীক্ষার ফলাফল গণনা। একটি ৭-ইঞ্চি টাচস্ক্রিন এবং পিএলসি সহ সজ্জিত, এটি ১০,০০০ পর্যন্ত পরীক্ষার রেকর্ড (ইমপ্যাক্ট এনার্জি, ড্রপ উচ্চতা, TIR মান সহ) সংরক্ষণ করতে পারে এবং Excel/CSV ফর্ম্যাটে ডেটা রপ্তানি করতে পারে।
প্রশ্ন ৭: মূল উপাদানগুলির পরিষেবা জীবন কত দীর্ঘ, এবং কী রক্ষণাবেক্ষণ প্রয়োজন?
উত্তর ৭: মূল উপাদানগুলির (নিউম্যাটিক সিলিন্ডার, স্টেপিং মোটর, পিএলসি) পরিষেবা জীবন ≥৫০,০০০ পরীক্ষার চক্র। রুটিন রক্ষণাবেক্ষণের মধ্যে রয়েছে গাইড রেলের মাসিক লুব্রিকেশন, সিলিং রিংয়ের ত্রৈমাসিক পরিদর্শন এবং ড্রপ উচ্চতা ও হ্যামার ভরের বার্ষিক ক্যালিব্রেশন।
প্রশ্ন ৮: মেশিনটি স্বাভাবিকভাবে কাজ করার জন্য কী কী পরিবেশগত অবস্থার প্রয়োজন?
উত্তর ৮: অপারেটিং তাপমাত্রা: ১০-৩৫ °C; আপেক্ষিক আর্দ্রতা: ≤৮৫% (অ-ঘনীভূত); পাওয়ার সাপ্লাই: AC ২২০V±১০% ৫০Hz (বা ১১০V±১০% ৬০Hz, কাস্টমাইজযোগ্য); কর্মক্ষেত্রে কোনও শক্তিশালী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ বা কম্পন নেই।
