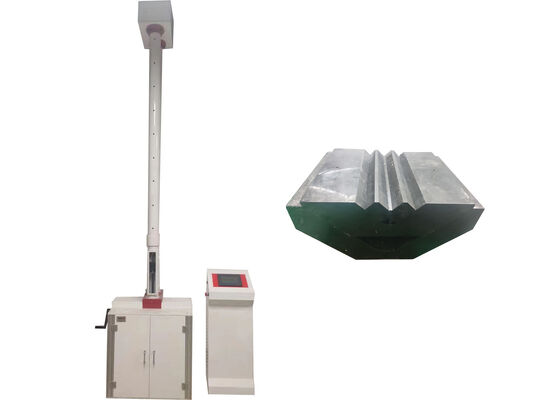

ড্রপ হ্যামার টেস্ট সরঞ্জাম
জেবি টি9389 স্ট্যান্ডার্ড অনুযায়ী পাইপ এবং শক্ত প্লাস্টিকের শীটের জন্য ড্রপ ওজন টিয়ার প্রভাব পরীক্ষা প্রদান করা হচ্ছে।
পণ্যের সারসংক্ষেপ
ড্রপ ওয়েট ইম্প্যাক্ট টেস্টিং মেশিনটি বিশেষভাবে বিভিন্ন ধরণের পাইপ (যেমন পিভিসি-ইউ জলের সরবরাহ পাইপ, নর্দমা পাইপ, নিম্ন-চাপের জলের সরবরাহ পাইপ, নিম্ন-চাপের জল সংক্রমণ পাইপ, কোর-লেয়ার ফোম পাইপ, ডাবল-ওয়াল ঢেউতোলা পাইপ এবং পিই জলের সরবরাহ পাইপ), প্লেট এবং শক্ত প্লাস্টিকের শীটের বাইরের প্রভাব প্রতিরোধের মূল্যায়ন করার জন্য ডিজাইন করা হয়েছে।
পণ্যটি সম্পূর্ণরূপে ড্রপ ওয়েট ইম্প্যাক্ট টেস্টিং মেশিনের জন্য শিল্প মান JB/T 9389 প্রযুক্তিগত স্পেসিফিকেশনগুলির সাথে, সেইসাথে ASTM, ISO, এবং BS-এর মতো আন্তর্জাতিক মানগুলির সাথে সঙ্গতিপূর্ণ - পরীক্ষার ফলাফলগুলি সঠিক, নির্ভরযোগ্য এবং বিশ্বব্যাপী শিল্পের প্রয়োজনীয়তাগুলির সাথে সঙ্গতিপূর্ণ তা নিশ্চিত করে।
সম্মতি স্ট্যান্ডার্ড
ASTM D2444, ISO4422, ISO3127, BSEN1411 এবং BSEN744।
সরঞ্জামের বৈশিষ্ট্য
তিন-স্তরের নিরাপত্তা সুরক্ষা
- লেভেল 1: নমুনা চেম্বার ডোর সুরক্ষা
- লেভেল 2: পর্যবেক্ষণ উইন্ডো সুরক্ষা (অস্থায়ীভাবে সজ্জিত নয়)
- লেভেল 3: উপরের এবং নিম্ন সীমা সুরক্ষা
দ্রুত উত্তোলন ফাংশন
একটি উচ্চ-টর্ক স্টেপার মোটর দিয়ে সজ্জিত, মেশিনটি 250 মিমি/সেকেন্ডের সর্বোচ্চ উত্তোলন গতি অর্জন করে - যা মাত্র 8 সেকেন্ডে 2-মিটার উত্তোলন উচ্চতা সক্ষম করে, যা দক্ষ পরীক্ষার চক্র অপ্টিমাইজেশান করে।
বুদ্ধিমান ঘোরাঘুরি
একটি মাল্টি-স্টেজ স্পিড কন্ট্রোল অ্যালগরিদম গ্রহণ করে, মেশিনটি শূন্য বিচ্যুতি সহ মসৃণ হাতুড়ি অবস্থান নিশ্চিত করে, নির্ভরযোগ্য ডেটার জন্য স্থিতিশীল পরীক্ষার শর্ত বজায় রাখে।

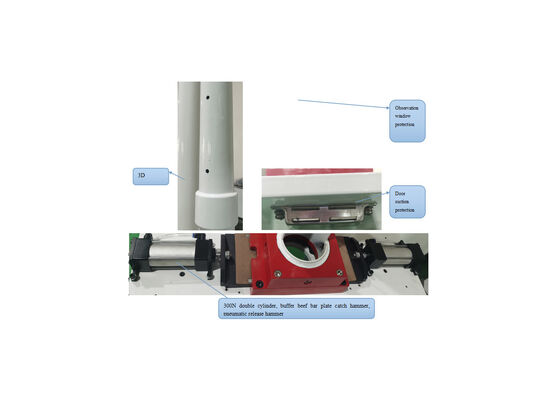

এক্সস্ট কাঠামো সহ অপ্টিমাইজড হ্যামার টিউব ডিজাইন
ড্রপ হ্যামার টিউবটি 3D মডেলিংয়ের মাধ্যমে ডিজাইন করা হয়েছে, যা প্রভাবের সময় বাতাসের প্রতিরোধ ক্ষমতা কমাতে এক্সস্ট ছিদ্রের সাথে একত্রিত করা হয়েছে। এটি টিউবের কাঠামোগত ব্যর্থতা এবং বিকৃতি এড়াতে একটি উন্নত হাতুড়ি টিউব ক্ল্যাম্পিং বৈশিষ্ট্যযুক্ত, যা দীর্ঘমেয়াদী কার্যকরী স্থিতিশীলতা নিশ্চিত করে।
নিউমেটিক হ্যামার ক্ল্যাম্পিং এবং রিলিজ সিস্টেম
ঐতিহ্যবাহী ইলেক্ট্রোম্যাগনেটিক হাতুড়ি পদ্ধতির প্রতিস্থাপন করে, সিস্টেমটি একটি উচ্চ-ফোর্স নিউমেটিক কাঠামো গ্রহণ করে - একটি 300N দীর্ঘ-স্ট্রোক ডাবল সিলিন্ডার দিয়ে সজ্জিত। হাতুড়ি পৃষ্ঠটি স্থিতিশীল প্রভাব নিশ্চিত করতে এবং নমুনার ক্ষতি রোধ করতে একটি রাবার প্যাড দিয়ে লাগানো হয়েছে। নিউমেটিক রিলিজ ডিজাইন মূলত তারের ক্লান্তি এবং বৈদ্যুতিক ফুটো সমস্যাগুলি দূর করে, যেখানে নিউমেটিক স্বয়ংক্রিয় লকিং প্রক্রিয়া নিরাপদ এবং নির্ভরযোগ্য অপারেশন গ্যারান্টি দেয়।
ইন্টিগ্রেটেড এবং মডুলার ডিজাইন
- যান্ত্রিক অংশ: স্ট্যান্ডার্ডাইজড প্রক্রিয়া, মডুলার ইনস্টলেশন, লাইটওয়েট ডিজাইন এবং উচ্চ কাঠামোগত শক্তি উপলব্ধি করে স্ট্যান্ডার্ড অ্যালুমিনিয়াম খাদ প্রোফাইল সমাবেশ গ্রহণ করে।
- বৈদ্যুতিক অংশ: একটি 7-ইঞ্চি টাচ স্ক্রিন এবং ডেল্টা পিএলসি দিয়ে কনফিগার করা হয়েছে, যা স্বজ্ঞাত অপারেশন এবং স্থিতিশীল নিয়ন্ত্রণ কর্মক্ষমতা নিশ্চিত করে।
প্রিমিয়াম উপাদান গুণমান
সমস্ত মূল উপাদান নির্ভরযোগ্যতার জন্য আন্তর্জাতিকভাবে সংগ্রহ করা হয়:
- সিলিন্ডার: অ্যাডকার ব্র্যান্ড
- টাচ স্ক্রিন: ডেল্টা ব্র্যান্ড
- পিএলসি: ডেল্টা ব্র্যান্ড
- পাওয়ার সাপ্লাই: তাইওয়ান মিন ওয়েল ব্র্যান্ড
মেশিনটি অ্যান্টি-লিকিং (বৈদ্যুতিক/জল), অ্যান্টি-শর্ট সার্কিট, অ্যান্টি-স্ট্যাটিক, অ্যান্টি-হস্তক্ষেপ, অ্যান্টি-পাওয়ার ব্যর্থতা এবং অ্যান্টি-মিসঅপারেশন সহ ব্যাপক নিরাপত্তা সুরক্ষা ব্যবস্থা দিয়ে সজ্জিত।
উচ্চ অটোমেশন স্তর
যন্ত্রটি স্বয়ংক্রিয়ভাবে শূন্য-পয়েন্ট ক্যালিব্রেশন, হাতুড়ি উত্তোলন, হাতুড়ি রিলিজ এবং পরীক্ষার কার্যকর করে - কর্মপ্রবাহকে সুসংহত করে এবং ম্যানুয়াল হস্তক্ষেপ হ্রাস করে।
প্রযুক্তিগত পরামিতি
| মডেল |
XJL-450M |
| আশেপাশের তাপমাত্রা |
10℃-35℃ |
| ড্রপ হাতুড়ি গুণমান |
0.5 কেজি-15 কেজি |
| হাতুড়ি ব্যাস |
D25mm, D90mm |
| পতনের উচ্চতা |
50mm-2000mm, ত্রুটি≤±2mm |
| নমুনার ব্যাস |
Φ10mm-Φ450mm |
| ফিক্সচার কেন্দ্র থেকে প্রভাব কেন্দ্রের বিচ্যুতি |
≤2mm |
| ভি-টাইপ সমর্থন |
120° |
| সূত্র |
220VAC±10% |
| আউটলাইন মাত্রা |
730mm×700mm×3660mm |
| নেট ওজন |
310 কেজি |
কনফিগারেশন ইনভেন্টরি
| নাম |
পরিমাণ |
| হোস্ট |
এক সেট |
| বৈদ্যুতিক ক্যাবিনেট |
এক সেট |
| হাতুড়ি বডি |
এক সেট |
| ওজন |
এক সেট |
| পাওয়ার লাইন |
এক টুকরা |
| ভি-টাইপ সমর্থন |
দুই টুকরা |
| অপারেটিং টুল (রেঞ্চ) |
এক সেট |
