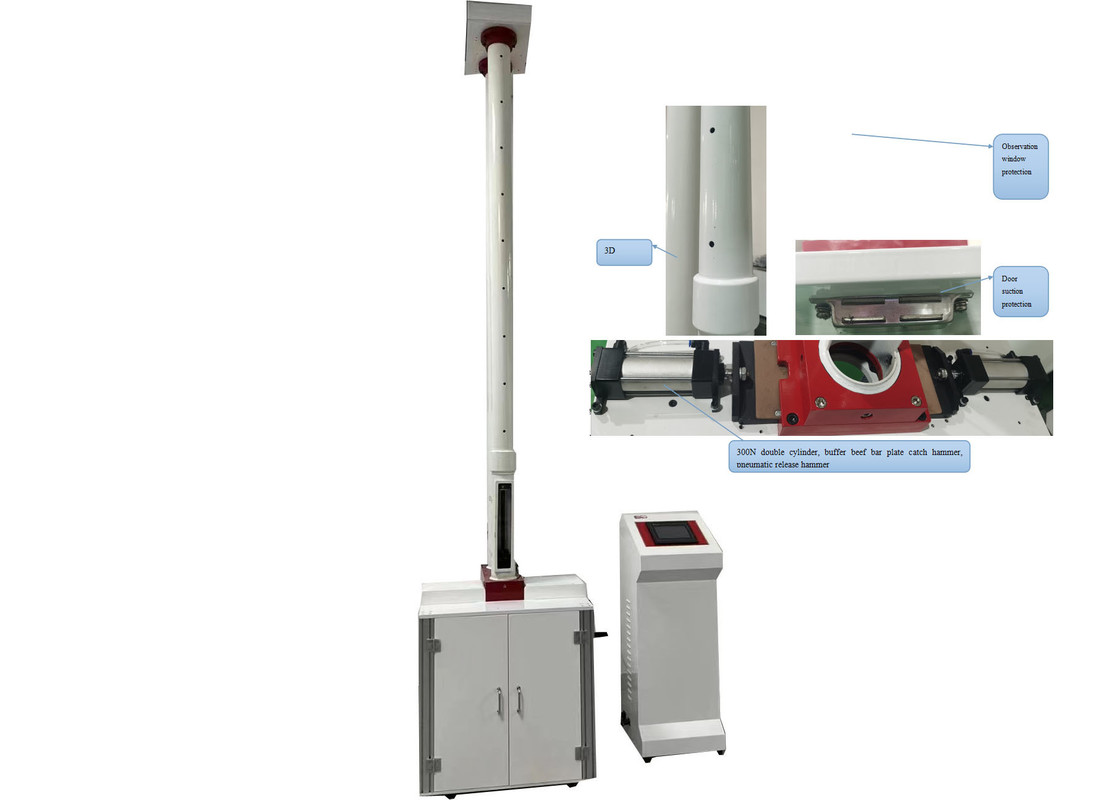

বিভিন্ন শিল্প প্রয়োগের জন্য বহুমুখী ড্রপ হ্যামার টেস্ট সরঞ্জাম
পণ্যের বর্ণনাঃ
The Round-Robin Method/Tester for Determination of External Impact Resistance of Thermoplastics Pipes is a widely recognized precision testing solution specifically engineered for evaluating the external impact strength of thermoplastics pipesএটি সংশ্লিষ্ট শিল্পে উপাদান পারফরম্যান্স মূল্যায়ন এবং পণ্যের গুণমান যাচাইয়ের জন্য একটি মূল যন্ত্র হিসাবে কাজ করে।
প্লাস্টিকের পাইপগুলির জন্য, পদ্ধতি/পরীক্ষক একটি বিস্তৃত পণ্যের জন্য পরীক্ষা অন্তর্ভুক্ত করে, যার মধ্যে রয়েছে তবে সীমাবদ্ধ নয়ঃ পিভিসি-ইউ জল সরবরাহ পাইপ, নিম্নচাপ জল সরবরাহ পাইপ,কোর-লেয়ার ফোম পাইপ, ডাবল-ওয়াল ঘূর্ণায়মান পাইপ, 克拉管 (কারাট পাইপ), স্টিলের স্ট্রিপ-বর্ধিত পাইপ, পিই জল সরবরাহের পাইপ, এমপিপি পাওয়ার পাইপ, ফাঁকা প্রাচীরের ঘূর্ণায়মান পাইপ এবং সিপিভিসি পাওয়ার পাইপ।
যন্ত্রের বৈশিষ্ট্যঃ
1৩ স্তরের নিরাপত্তা সুরক্ষা ব্যবস্থা
পরীক্ষকটি একটি মাল্টি-লেয়ার ইন্টারলক সুরক্ষা ব্যবস্থা দিয়ে সজ্জিত যা অপারেশনাল নিরাপত্তা নিশ্চিত করেঃ
- ১ম স্তরঃ নমুনা দরজা ইন্টারলক সুরক্ষা;
- ২য় স্তরঃ পর্যবেক্ষণ উইন্ডো ইন্টারলক সুরক্ষা।
- তৃতীয় স্তর: উপরের ও নীচের সীমা অবস্থান সুরক্ষা।
2. উচ্চ গতির উত্তোলন কর্মক্ষমতা
একটি উচ্চ টর্ক স্টেপ মোটর দ্বারা চালিত, পরীক্ষক 250 মিমি / সেকেন্ড পর্যন্ত একটি উত্তোলন গতি অর্জন করে যা কেবলমাত্র 8 সেকেন্ডের মধ্যে হ্যামারকে 0 থেকে 2 মিটারে পৌঁছানোর অনুমতি দেয়।এটি পরীক্ষার চক্রগুলিকে উল্লেখযোগ্যভাবে সংক্ষিপ্ত করে এবং উচ্চ-থ্রুপুট পরীক্ষার দৃশ্যের জন্য অপারেশনাল দক্ষতা উন্নত করে.
3. ইন্টেলিজেন্ট হোভার ফাংশন
একটি মাল্টি-স্টেজ গতি নিয়ন্ত্রণ অ্যালগরিদম অন্তর্ভুক্ত করে যা মসৃণ হ্যামার হ্রাস এবং শূন্য বিচ্যুতির সাথে সঠিক অবস্থান নিশ্চিত করে। উন্নত নিয়ন্ত্রণ যুক্তি ইনার্শিয়াল স্থানচ্যুতি দূর করে,পরীক্ষার স্থিতিশীলতা এবং তথ্যের নির্ভরযোগ্য পুনরাবৃত্তিযোগ্যতা নিশ্চিত করা.

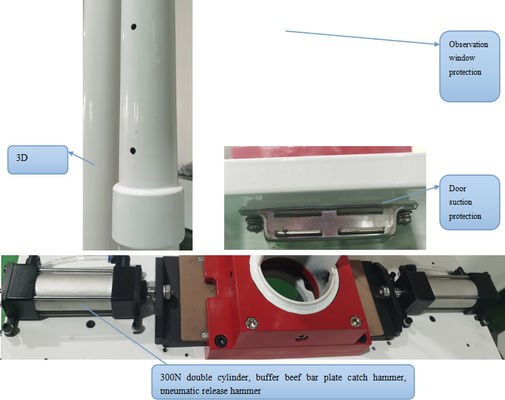

4. 3 ডি মডেলড ড্রপ হ্যামার গাইড পাইপ
ড্রপ হ্যামার গাইড পাইপটি 3 ডি মডেলিংয়ের মাধ্যমে অনুকূলিত করা হয়, হ্যামার অবতরণের সময় বায়ুর প্রতিরোধকে হ্রাস করার জন্য নিষ্কাশন গর্তগুলি একীভূত করে স্থিতিশীল প্রভাব শক্তি সংক্রমণ নিশ্চিত করে।কাঠামোগত ব্যর্থতা এবং বিকৃতি রোধ করার জন্য একটি রিপ শক্তিশালীকরণ কাঠামো যোগ করা হয়, কঠোর পরীক্ষার পরিবেশে দীর্ঘমেয়াদী অপারেশনাল নির্ভরযোগ্যতা বৃদ্ধি।
5. নিউম্যাটিক হ্যামার লিফটিং অ্যান্ড রিলিজ মেকানিজম
ঐতিহ্যগত ইলেক্ট্রোম্যাগনেটিক হ্যামার প্রক্রিয়া পরিত্যাগ করে, পরীক্ষক একটি উচ্চ শক্তি বায়ুসংক্রান্ত কনফিগারেশন উন্নত কর্মক্ষমতা জন্য গ্রহণ করেঃ
- শক্তিশালী এবং ধ্রুবক অপারেশনের জন্য একটি 300N দীর্ঘ স্ট্রোক ডুয়াল এয়ার সিলিন্ডার দিয়ে সজ্জিত;
- নমুনার উপর স্থিতিশীল, অ-ক্ষতিকর প্রভাব নিশ্চিত করার জন্য একটি রাবার টিন্ডন প্লেট হ্যামার পৃষ্ঠের বৈশিষ্ট্যযুক্ত;
- বায়ুসংক্রান্ত উত্তোলন / মুক্তি নকশা মূলত ক্যাবল বাঁক, তারের ভাঙ্গন, এবং ইলেকট্রোম্যাগনেটিক সিস্টেমে সাধারণ বৈদ্যুতিক ফুটো মত সমস্যা দূর করে;
- এটি একটি বায়ুসংক্রান্ত স্বয়ংক্রিয় লকিং সিস্টেমকে একীভূত করে, যা উন্নত নিরাপত্তা এবং অপারেশন নির্ভরযোগ্যতা প্রদান করে।
6. ইন্টিগ্রেটেড & মডুলার সমাবেশ নকশা
-
- যান্ত্রিক কাঠামোঃ স্ট্যান্ডার্ড অ্যালুমিনিয়াম খাদ প্রোফাইল সমাবেশ ব্যবহার করে, প্রক্রিয়া স্ট্যান্ডার্ডাইজেশন অর্জন, মডুলার ইনস্টলেশন, এবং একটি হালকা কিন্তু উচ্চ শক্তি নকশা;
- বৈদ্যুতিক সিস্টেমঃ 7-ইঞ্চি টাচস্ক্রিন এবং ডেল্টা পিএলসি দিয়ে কনফিগার করা হয়েছে, স্বজ্ঞাত অপারেশন, স্থিতিশীল কর্মক্ষমতা এবং সুবিধাজনক রক্ষণাবেক্ষণ নিশ্চিত করে।
টেকনিক্যাল প্যারামিটারঃ
| মডেল |
এক্সজেএল-৩০০ডি |
| পরিবেশে তাপমাত্রা |
10°C-35°C |
| ড্রপ হ্যামারের গুণমান |
0.৫-৫ কেজি,0.125 কেজি/প্রতি বৃদ্ধি |
| হ্যামার ব্যাসার্ধ |
D25mm, D50, D90mm |
| পতনের উচ্চতা |
30mm-2000mm, ত্রুটি≤±2mm |
| নমুনার ব্যাস |
Φ10mm-Φ450mm |
| ফিক্সচার কেন্দ্র থেকে প্রভাব কেন্দ্রের বিচ্যুতি |
≤2 মিমি |
| ভি-টাইপ সমর্থনকারী |
১২০° |
| উৎস |
220-230VAC |
| রূপরেখা মাত্রা |
720mm × 690mm × 3650mm |
| নেট ওজন |
৩০০ কেজি |
প্রধান কার্যাবলী:
ড্রপিং হ্যামার ইমপ্যাক্ট টেস্টার একটি ব্যাপকভাবে স্বীকৃত যথার্থতা পরীক্ষার যন্ত্র যা বিশেষভাবে প্লাস্টিকের পাইপ, প্লাস্টিকের শীট,এবং অ ধাতব পদার্থএটি প্লাস্টিক, নির্মাণ এবং উত্পাদন শিল্পে উপাদান পারফরম্যান্স মূল্যায়ন এবং পণ্য মানের সম্মতি জন্য একটি গুরুত্বপূর্ণ হাতিয়ার হিসাবে কাজ করে।
প্লাস্টিকের পাইপগুলির জন্য, পরীক্ষকটি বিভিন্ন ধরণের পণ্যগুলির জন্য বিস্তৃত পারফরম্যান্স পরীক্ষা অন্তর্ভুক্ত করে, যার মধ্যে রয়েছে তবে সীমাবদ্ধ নয়ঃ পিভিসি-ইউ জল সরবরাহ পাইপ, নিম্ন চাপের জল সরবরাহ পাইপ,কোর-লেয়ার ফোম পাইপ, ডাবল-ওয়াল ঘূর্ণায়মান পাইপ, ক্যারেট পাইপ, স্টিলের বেল্ট-শক্ত পাইপ, পিই জল সরবরাহ পাইপ, এমপিপি পাওয়ার পাইপ, গহ্বর প্রাচীর ঘূর্ণায়মান পাইপ এবং সিপিভিসি পাওয়ার পাইপ।
সংজ্ঞা:
1. প্রকৃত প্রভাব হার (টিআইআর)
প্রকৃত প্রভাবের হার (TIR) হ'ল প্রভাবের ক্ষতিগ্রস্ত নমুনার মোট পরীক্ষিত নমুনার তুলনায় শতাংশ হিসাবে সংজ্ঞায়িত করা হয় যখন পণ্যগুলির পুরো লটটি প্রভাব পরীক্ষার মধ্য দিয়ে যায়।এর গণনার সূত্র হল:
টিআইআর = (ধাক্কা ক্ষতিগ্রস্ত নমুনার মোট সংখ্যা / পরীক্ষিত নমুনার মোট সংখ্যা) × 100%
2. ক্ষতি (সংজ্ঞায়ন)
এই পরীক্ষার উদ্দেশ্যে, ক্ষতির সংজ্ঞা দেওয়া হয়েছে ক্র্যাক, ফাটল, বা সম্পূর্ণ নমুনা ভাঙ্গন উপস্থিতি যা প্রভাবের পরে চাক্ষুষ পরিদর্শন দ্বারা পর্যবেক্ষণ করা হয়।ড্রপ হ্যামারের প্রভাবের কারণে নমুনার পৃষ্ঠের উপর কেবলমাত্র ইন্ডেন্টেশন বা রঙ পরিবর্তন ক্ষতি হিসাবে বিবেচিত হবে না।.
সহায়তা ও সেবা:
আমরা আমাদের ড্রপ হ্যামার টেস্ট সরঞ্জামগুলির জন্য শেষ থেকে শেষ জীবনচক্র প্রযুক্তিগত সহায়তা এবং পেশাদার পরিষেবা সরবরাহ করি।আমাদের সার্টিফাইড ইঞ্জিনিয়ারিং এবং প্রযুক্তিগত বিশেষজ্ঞদের দল সাইটে ইনস্টলেশন উপর বিশেষজ্ঞ নির্দেশিকা প্রদান করে, রুটিন রক্ষণাবেক্ষণ, প্রযুক্তিগত সমস্যা সমাধান, যথার্থ ক্যালিব্রেশন,এবং অন্যান্য মূল্য সংযোজন পরিষেবাগুলি আপনার সরঞ্জামগুলির ধারাবাহিক পারফরম্যান্স এবং আন্তর্জাতিক পরীক্ষার মানগুলির সাথে সম্মতি বজায় রাখার জন্য.
আপনার অনন্য অ্যাপ্লিকেশন প্রয়োজনীয়তা পূরণ করার জন্য, আমরা কাস্টমাইজড প্রযুক্তিগত সমাধানও অফার করি,আপনার নির্দিষ্ট পরীক্ষার দৃশ্যকল্প এবং অপারেশনাল লক্ষ্যগুলির সাথে সামঞ্জস্য করার জন্য সরঞ্জাম বা পরিষেবার সুযোগকে অভিযোজিত করা.
প্রায়শই জিজ্ঞাসিত প্রশ্নঃ
-
প্রশ্ন 1: ড্রপ হ্যামার টেস্ট সরঞ্জাম কি?
উত্তরঃ ড্রপ হ্যামার টেস্ট সরঞ্জামটি একটি যথার্থ প্রভাব পরীক্ষার যন্ত্র যা জেএইচএইচ দ্বারা বেইজিং, চীনে তার উত্পাদন ঘাঁটি দিয়ে তৈরি করা হয়।এটি বিশেষভাবে কাঠামোগত অখণ্ডতা মূল্যায়নের জন্য একটি অপরিহার্য কর্মক্ষমতা সূচক উপাদান এবং পণ্যগুলির প্রভাব প্রতিরোধের মূল্যায়ন করার জন্য ডিজাইন করা হয়েছে.
প্রশ্ন 2: ড্রপ হ্যামার টেস্ট সরঞ্জামের মূল উদ্দেশ্য কী?
A2: ড্রপ হ্যামার টেস্ট সরঞ্জামগুলির প্রাথমিক উদ্দেশ্য হ'ল লক্ষ্যবস্তুগুলির প্রভাব প্রতিরোধের সঠিকভাবে পরিমাপ করা, পণ্য যোগ্যতা যাচাইয়ের সমর্থনে সমালোচনামূলক ডেটা সরবরাহ করা,মান নিয়ন্ত্রণ, এবং উত্পাদন এবং শিল্প অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্যতা নিশ্চিতকরণ।
প্রশ্ন 3: ড্রপ হ্যামার টেস্ট সরঞ্জামের সাথে কোন পণ্য/উপাদানগুলি সামঞ্জস্যপূর্ণ?
A3: সরঞ্জামটি বিস্তৃত পাইপগুলির জন্য প্রযোজ্য (বিশেষত পিভিসি-ইউ জল সরবরাহ পাইপ, নিকাশী পাইপ, নিম্নচাপ জল সরবরাহ পাইপ, নিম্নচাপ ট্রান্সমিশন পাইপ,কোর-লেয়ার ফোম পাইপ, ডাবল-ওয়াল তরঙ্গযুক্ত পাইপ, এবং পিই জল সরবরাহ পাইপ) এবং এছাড়াও শক্ত প্লাস্টিকের শীটগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ।
প্রশ্ন 4: ড্রপ হ্যামার টেস্ট সরঞ্জামের পরিমাপের নির্ভুলতা কত?
A4: ড্রপ হ্যামার টেস্ট সরঞ্জামটিতে ± 0.5% উচ্চ পরিমাপ নির্ভুলতা রয়েছে, যা আন্তর্জাতিক পরীক্ষার মানদণ্ডের প্রয়োজনীয়তা পূরণ করে নির্ভরযোগ্য, পুনরাবৃত্তিযোগ্য পরীক্ষার ফলাফল নিশ্চিত করে।
প্রশ্ন 5: ড্রপ হ্যামার টেস্ট সরঞ্জামের সর্বাধিক পরীক্ষার শক্তি কত?
A5: সরঞ্জামটি সর্বাধিক 300 J এর পরীক্ষার শক্তি সরবরাহ করে, যা বেশিরভাগ শিল্প পাইপ এবং শক্ত প্লাস্টিক পণ্যগুলির প্রভাব পরীক্ষার প্রয়োজনীয়তা coversেকে রাখে।
