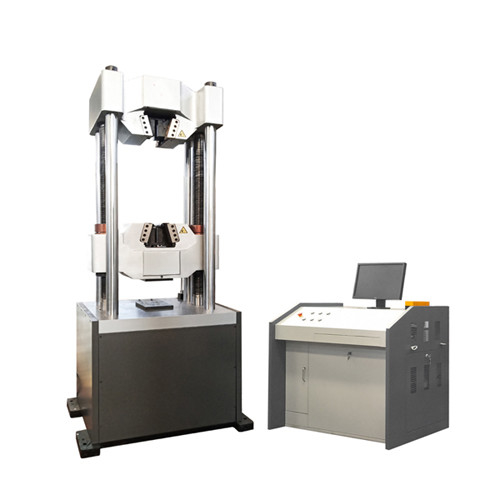

ISO 6934-1 ইস্পাত স্ট্র্যান্ড টেনসাইল পরীক্ষার জন্য হাইড্রোলিক ইউনিভার্সাল টেস্টিং মেশিন
১. পরীক্ষার উদ্দেশ্য
যান্ত্রিক বৈশিষ্ট্যগুলির নির্ধারণ:
টেনসাইল পরীক্ষার মাধ্যমে, ইস্পাত স্ট্র্যান্ডের যান্ত্রিক বৈশিষ্ট্যগুলির সঠিকতা অর্জন করা, যার মধ্যে রয়েছে টেনসাইল শক্তি (সর্বোচ্চ লোডের অধীনে চূড়ান্ত শক্তি), ফলন শক্তি (০.২% প্লাস্টিক বিকৃতির চাপ), এবং ফাটলের পরে প্রসারণ (ফাটলের পরে গেজ বিভাগের প্রসারণ ক্ষমতা), যা উপাদানগুলির যান্ত্রিক বৈশিষ্ট্য বিশ্লেষণের জন্য পরিমাণগত ডেটা সরবরাহ করে।
প্রকৌশলগত প্রয়োগযোগ্যতার যাচাইকরণ:
ডিজাইন স্পেসিফিকেশন বা প্রাসঙ্গিক মানগুলির সাথে পরীক্ষার ফলাফলের তুলনা করে ইস্পাত স্ট্র্যান্ডগুলি সেতু, বিল্ডিং কাঠামো এবং প্রি-স্ট্রেসড ইঞ্জিনিয়ারিংয়ের মতো বাস্তব প্রয়োগের পরিস্থিতিতে সুরক্ষা এবং নির্ভরযোগ্যতার প্রয়োজনীয়তা পূরণ করে কিনা তা নির্ধারণ করা, যা প্রকৌশল কাঠামোর স্থিতিশীলতা নিশ্চিত করে।
২. পরীক্ষার মান
GB/T 5224-2014প্রি-স্ট্রেসড কংক্রিটের জন্য ইস্পাত স্ট্র্যান্ড
প্রয়োগের সুযোগ:
বিশেষভাবে প্রি-স্ট্রেসড কংক্রিটে ব্যবহৃত ইস্পাত স্ট্র্যান্ডের জন্য, এটি টেনসাইল পরীক্ষার জন্য নির্দিষ্ট পদ্ধতি, কর্মক্ষমতা সূচক এবং স্বীকৃতির নিয়মগুলি নির্দিষ্ট করে, যা প্রি-স্ট্রেসড ইস্পাত স্ট্র্যান্ডের উত্পাদন এবং পরিদর্শনের মূল মান হিসাবে কাজ করে।
GB/T 228.1-2021ধাতব পদার্থ—টেনসাইল টেস্টিং—পার্ট ১: ঘরের তাপমাত্রায় পরীক্ষার পদ্ধতি
সাধারণ মৌলিক মান:ঘরের তাপমাত্রায় বিভিন্ন ধাতব পদার্থের টেনসাইল পরীক্ষার জন্য প্রযোজ্য, পরীক্ষার সরঞ্জাম, নমুনা প্রস্তুতি, পরীক্ষার পদ্ধতি এবং ডেটা প্রক্রিয়াকরণের জন্য সাধারণ পদ্ধতিগুলি নির্দিষ্ট করে, যা ইস্পাত স্ট্র্যান্ড টেনসাইল পরীক্ষার জন্য মৌলিক অপারেশন স্পেসিফিকেশন সরবরাহ করে।
ASTM A416/A416M-21প্রি-স্ট্রেসড কংক্রিটের জন্য ইস্পাত স্ট্র্যান্ডের জন্য স্ট্যান্ডার্ড স্পেসিফিকেশন
আমেরিকান স্ট্যান্ডার্ড:প্রধানত প্রি-স্ট্রেসড কংক্রিটে ইস্পাত স্ট্র্যান্ডের প্রযুক্তিগত প্রয়োজনীয়তাগুলিকে মানসম্মত করতে ব্যবহৃত হয়, যার মধ্যে টেনসাইল পারফরম্যান্স সূচক, পরীক্ষার পদ্ধতি এবং স্বীকৃতির মানদণ্ড অন্তর্ভুক্ত, যা আন্তর্জাতিক প্রকৌশল ক্ষেত্রে (বিশেষ করে উত্তর আমেরিকায়) ব্যাপকভাবে প্রয়োগ করা হয়।
ISO 6934-1:কংক্রিটের শক্তিবৃদ্ধির জন্য ইস্পাত—পার্ট ১: স্ট্র্যান্ড
ISO স্ট্যান্ডার্ড:কংক্রিট কাঠামোর জন্য ইস্পাত স্ট্র্যান্ডের যান্ত্রিক বৈশিষ্ট্য, পরীক্ষার পদ্ধতি ইত্যাদি নির্দিষ্ট করে, যা বিশ্বব্যাপী ইস্পাত স্ট্র্যান্ডের উত্পাদন এবং পরিদর্শনের জন্য একটি সমন্বিত রেফারেন্স সরবরাহ করে।
৩।প্রধানপ্রযুক্তিগত পরামিতি:
| মডেল |
WAW-1000G |
| গঠন |
৪টি কলাম এবং ২টি স্ক্রু |
|
নিয়ন্ত্রণ পদ্ধতি
|
লোড প্রক্রিয়া ম্যানুয়াল নিয়ন্ত্রণ, কম্পিউটার স্বয়ংক্রিয় ডেটা প্রক্রিয়াকরণ |
| সর্বোচ্চ লোড (kN) |
1000kN |
| লোড নির্ভুলতা |
≤±0.5% |
| লোড পরিসীমা |
2%-100%FS |
| আইসোকাইনেটিক স্ট্রেস কন্ট্রোল রেঞ্জ |
2-60 (N/mm2•S-1) |
| স্ট্রেস রেট ত্রুটি |
≤±0.5% |
| লোড রেজোলিউশন |
1/600000 |
| বিকৃতি পরিমাপের পরিসীমা |
2%～100%FS |
| বিকৃতি নির্ভুলতা |
≤±0.5% |
| স্থানান্তর রেজোলিউশন (মিমি) |
0.01 |
| স্থানান্তর ত্রুটি |
≤±0.5% |
| সর্বোচ্চ পিস্টন স্ট্রোক(মিমি) |
250 |
| সর্বোচ্চ পিস্টন মুভিং স্পিড |
0.5-100 মিমি/মিনিট ম্যানুয়াল সমন্বয় |
| ক্রসহেড উত্তোলন গতি |
300mm/min |
| সর্বোচ্চ টেনশন পরীক্ষার স্থান |
700mm (কাস্টমাইজ করা যেতে পারে) |
| সর্বোচ্চ কম্প্রেশন পরীক্ষার স্থান |
600mm (কাস্টমাইজ করা যেতে পারে) |
| ক্ল্যাম্পিং পদ্ধতি |
হাইড্রোলিক ক্ল্যাম্প |
| গোলাকার নমুনার ক্ল্যাম্পিং পরিসীমা (মিমি) |
φ13-φ60 মিমি(13-26,26-40,40-60) |
| ফ্ল্যাট নমুনার ক্ল্যাম্পিং পরিসীমা (মিমি) |
0-15,15-30 মিমি |
| ফ্ল্যাট নমুনার ক্ল্যাম্পিং প্রস্থ(মিমি) |
80 |
| কম্প্রেশন প্লেটের আকার (মিমি) |
200*200 |
| বাঁকানো রোলার দূরত্ব(মিমি) |
450 |
| বাঁকানো রোলারের প্রস্থ (মিমি) |
120 |
| বিদ্যুৎ সরবরাহ |
3-ফেজ,AC380V, 50Hz(কাস্টমাইজ করা যেতে পারে) |
| ওজন এবং আকার |
3200KG,1060mm*850*2370mm |
প্যাকিং এবং শিপিং:
সাধারণ জিজ্ঞাস্য:
প্রশ্ন ১. আপনার কোম্পানি কি একটি ট্রেডিং কোম্পানি নাকি একটি কারখানা?
উত্তর: কারখানা + বাণিজ্য (সমন্বয়), পরীক্ষার যন্ত্রের ক্ষেত্রে ১৮ বছর ফোকাস, ১৪ বছরের রপ্তানি অভিজ্ঞতা।
প্রশ্ন ২. কিভাবে সবচেয়ে উপযুক্ত পণ্য নির্বাচন করবেন?
উত্তর: আপনি যদি আমাদের জানান যে আপনি কী ধরণের পরীক্ষা করতে চান এবং প্রয়োজনীয় স্পেসিফিকেশন, তাহলে আমাদের পেশাদার দল আপনাকে সেরা পরামর্শ দেবে।
প্রশ্ন ৩. ডেলিভারি টার্ম কি?
উত্তর: বেশিরভাগ সময়ে, আমাদের কারখানায় স্টক থাকে। যদি স্টক না থাকে, সাধারণত, ডিপোজিট পাওয়ার পরে ডেলিভারি সময় ১৫-২০ কার্যদিবস।
যদি আপনার জরুরি প্রয়োজন হয়, আমরা আপনার জন্য বিশেষ ব্যবস্থা করার কথা বিবেচনা করতে পারি।
প্রশ্ন ৪. আপনি কি কাস্টমাইজেশন পরিষেবা গ্রহণ করেন?
উত্তর: হ্যাঁ, অবশ্যই, আমরা কেবল স্ট্যান্ডার্ড মেশিনই সরবরাহ করতে পারি না, তবে আপনার অনুরোধ অনুযায়ী কাস্টমাইজড মেশিনও সরবরাহ করতে পারি।
আপনার প্রয়োজনীয়তা আমাদের জানাতে দ্বিধা করবেন না, আমরা আপনার চাহিদা মেটাতে যথাসাধ্য চেষ্টা করব।
প্রশ্ন ৫. আমরা কি অর্ডার করার আগে আপনার কারখানা পরিদর্শন করতে পারি?
উত্তর: হ্যাঁ, আমরা আপনাকে বা আপনার দলকে আমাদের কারখানা পরিদর্শনের জন্য আন্তরিকভাবে স্বাগত জানাই এবং আমন্ত্রণ জানাই, আমরা হোটেল ব্যবস্থা করতে এবং বিমানবন্দর থেকে আপনাকে তুলে নিতে সহায়তা করব।
প্রশ্ন ৬. আপনার ওয়ারেন্টি কেমন?
উত্তর: সাধারণত, আমাদের ওয়ারেন্টি এক বছর। ওয়ারেন্টি সময়ের মধ্যে, আমরা প্রযুক্তিগত সহায়তা এবং যন্ত্রাংশ পরিবর্তন করতে পারি। প্রয়োজনে, আমাদের প্রকৌশলী আপনার স্থানে আরও ভাল পরিষেবা দেওয়ার জন্য যেতে পারেন।
প্রশ্ন ৭. মেশিনের প্যাকিং কেমন, পরিবহনের সময় এটি কি নিরাপদে সুরক্ষিত?
উত্তর: আমাদের মেশিন স্ট্যান্ডার্ড এক্সপোর্ট কাঠের বাক্সে প্যাক করা হয়, এটি ক্ষতিগ্রস্ত হবে না। আমরা সমুদ্র বা বিমানের মাধ্যমে ক্ষতি ছাড়াই বিদেশে অনেক পরীক্ষার মেশিন সরবরাহ করেছি।
