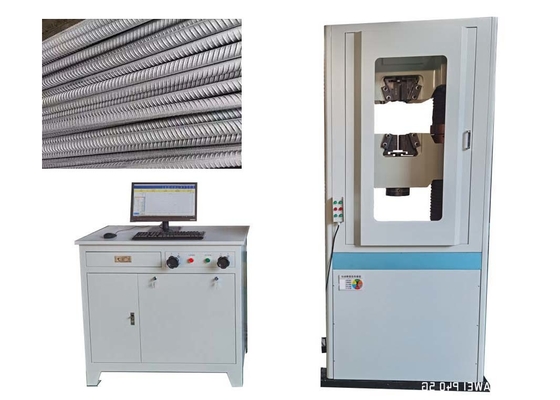

ওয়েলডেবল রিইনফোর্সিং স্টিল-বার, কয়েল এবং ডিকোয়েলড টেনসিল বেন্ড টেস্টের জন্য জলবাহী ইউনিভার্সাল টেস্টিং মেশিন
কাজের নীতি::
মূল মেশিনটি চারটি কলাম এবং দুটি সীসা স্ক্রু সহ একটি ছয়-কলামের ফ্রেম কাঠামো নিয়োগ করে। উপরের ক্রসবিম এবং লোয়ার ক্রসবিম প্রসারিত স্থান গঠন করে, যখন নীচের ক্রসবিম এবং ওয়ার্কটেবল সংকোচনের স্থানটি গঠন করে। বৈদ্যুতিক নিয়ামক, সার্ভো ভালভ, লোড সেন্সর, স্থানচ্যুতি সেন্সর, এক্সটেনসোমিটার এবং কম্পিউটারের সমন্বয়ে এটি একটি ক্লোজড-লুপ সার্ভো কন্ট্রোল সিস্টেম গঠন করে। এই সিস্টেমটি স্বয়ংক্রিয়ভাবে এবং সুনির্দিষ্টভাবে পরীক্ষার প্রক্রিয়াটি নিয়ন্ত্রণ করতে পারে এবং স্বয়ংক্রিয়ভাবে পরীক্ষার পরামিতিগুলি যেমন পরীক্ষার শক্তি, স্থানচ্যুতি এবং বিকৃতি পরিমাপ করতে পারে।
আবেদন:
(1) টেনসিল পরীক্ষায় আবেদন
পরীক্ষা ডিভাইস এবং ফিক্সচার কনফিগারেশন
বিশেষ ওয়েজ-আকৃতির ফিক্সচারগুলি পাঁজরযুক্ত ইস্পাত বারের নমুনার উভয় প্রান্তটি ঠিক করতে ব্যবহৃত হয়, এটি নিশ্চিত করে যে ক্ল্যাম্পিং পৃষ্ঠটি নমুনার অক্ষের সাথে লম্ব রয়েছে যা পরীক্ষার নির্ভুলতার উপর প্রভাব ফেলতে পারে এমন এক্সেন্ট্রিক লোডিং এড়াতে। উপরের এবং নীচের ক্রসবিমগুলি একটি টেনসিল স্পেস গঠন করে এবং হাইড্রোলিক সিস্টেমের মাধ্যমে অক্ষীয় টেনসিল শক্তি প্রয়োগ করা হয়।
নিয়ন্ত্রণ মোড এবং প্যারামিটার সেটিং
ফোর্স কন্ট্রোলের একটি সম্মিলিত নিয়ন্ত্রণ মোড - স্থানচ্যুতি নিয়ন্ত্রণ সাধারণত গৃহীত হয়: প্রাথমিক পর্যায়ে, বল প্রয়োগ করা হয় একটি ধ্রুবক হারে (যেমন, 10 কেএন/মিনিট), এবং ফলন পয়েন্টের কাছে যাওয়ার সময় এটি ফলন শক্তি সঠিকভাবে ক্যাপচার করতে স্থানচ্যুতি নিয়ন্ত্রণে (0.05 - 2 মিমি/মিনিট) স্যুইচ করে।
ডেটা সংগ্রহ এবং বিশ্লেষণ
লোড সেন্সরটি রিয়েল টাইমে টেনসিল ফোর্সের প্রকরণটি পর্যবেক্ষণ করে, এক্সটেনসোমিটার গেজ দৈর্ঘ্যের মধ্যে বিকৃতি রেকর্ড করে এবং কম্পিউটার স্বয়ংক্রিয়ভাবে "ফোর্স - স্থানচ্যুতি" বক্ররেখাকে প্লট করে, নির্দিষ্ট অ -সুরক্ষা দীর্ঘায়িত শক্তি (RERM), টেনসিল শক্তি (আরএম), এবং শতাংশের স্বীকৃতি (এ) এর পরে গণনা করে।
(২) নমন পরীক্ষা বাস্তবায়ন
নমন ডিভাইস এবং পদ্ধতি
বাঁকানো ইন্ডেন্টার এবং সমর্থনগুলি প্রতিস্থাপন করুন, পাঁজরযুক্ত ইস্পাত বারের ব্যাস অনুযায়ী সমর্থন ব্যবধান সামঞ্জস্য করুন (সাধারণত ব্যাসের চেয়ে 3 গুণ), একটি 180 ° ঠান্ডা নমন পদ্ধতি গ্রহণ করুন এবং নমুনাটি নির্দিষ্ট কোণে বাঁক না হওয়া পর্যন্ত আস্তে আস্তে ইনডেন্টারটি টিপুন, তারপরে পৃষ্ঠের উপর ক্র্যাকগুলি উপস্থিত কিনা তা পর্যবেক্ষণ করুন।
মানক সম্মতি যাচাইকরণ
কংক্রিটের শক্তিবৃদ্ধির জন্য জিবি/টি 1499.2 - 2018 স্টিল অনুসারে - পার্ট 2: হট - রোলড রিবড স্টিল বারগুলি, নমন পরীক্ষার পরে নমুনার পৃষ্ঠটি দৃশ্যমান ফাটল থাকবে না তা যাচাই করার জন্য তার প্রযুক্তিগত বৈশিষ্ট্যগুলি নির্মাণের প্রয়োজনীয়তাগুলি পূরণ করে তা যাচাই করতে হবে নাটিওন স্টিল।
| বৈশিষ্ট্যটেনসিলসম্পত্তি |
| |
ফলন শক্তি, আর।
এমপিএ |
টেনসিল/ফলন শক্তি অনুপাত, আর/আর |
মোট দীর্ঘকরণ এ সর্বাধিক শক্তি, বয়স
% |
| বি 500 এ |
500 |
1.05 |
2.5 |
| বি 500 বি |
500 |
1.08 |
5.0 |
| বি 500 সি |
500 |
≥1.15, <1.35 |
7.5 |
আরএম/আর.চার্যাক্টেরিস্টিক 8 মিমি নীচে আকারের জন্য 1.02।
উত্তর: 8 মিমি নীচে আকারের জন্য বৈশিষ্ট্যটি 1.0%।
আর.পিসিফাইডের মানগুলি পি = 0.95 এর সাথে বৈশিষ্ট্যযুক্ত।
আর/আর এর মান এবং নির্দিষ্ট এজি পি = 0.90 এর সাথে বৈশিষ্ট্যযুক্ত।
নামমাত্র ক্রস বিভাগীয় অঞ্চলটি ব্যবহার করে rmand r. এর মান গণনা করুন। |
| ফলন শক্তির নিখুঁত সর্বোচ্চ অনুমোদিত মান 650 এমপিএ। |
ফলন শক্তি (পুনরায়) এর জন্য, উপরের ফলন শক্তি (REC) প্রয়োগ করা হবে Frow থেকে ফলন শক্তি (পুনরায়) থেকে নির্ধারণ করুন
0.2%প্রুফ শক্তি (আরপিও 2) যদি কোনও ফলন ঘটনা উপস্থিত না থাকে। |
মান:
আইএসও 6892, আইএসও 6934, বিএস 4449, এএসটিএম সি 39, আইএসও 75001, এএসটিএম এ 370, এএসটিএম ই 4, এএসটিএম ই 8 এবং বিএসএন স্ট্যান্ডার্ডস।
প্রধান প্রযুক্তিগত পরামিতি:
| মডেল |
WAW-1000G |
| কাঠামো |
4 কলাম এবং 2 স্ক্রু |
|
নিয়ন্ত্রণ উপায়
|
লোডিং প্রক্রিয়া ম্যানুয়াল নিয়ন্ত্রণ, কম্পিউটার স্বয়ংক্রিয় ডেটা ডিলিং |
| সর্বোচ্চ। লোড (কেএন) |
1000 কেএন |
| লোড নির্ভুলতা |
≤ ± 0.5% |
| লোড রেঞ্জ |
2%-100%fs |
| আইসোকিনেটিক স্ট্রেস কন্ট্রোল রেঞ্জ |
2-60 (এন/মিমি 2 • এস -1) |
| স্ট্রেস রেট ত্রুটি |
≤ ± 0.5% |
| লোড রেজোলিউশন |
1/600000 |
| বিকৃতি পরিমাপের পরিসীমা |
2%～ 100%fs |
| বিকৃতি নির্ভুলতা |
≤ ± 0.5% |
| স্থানচ্যুতি রেজোলিউশন (মিমি) |
0.01 |
| স্থানচ্যুতি ত্রুটি |
≤ ± 0.5% |
| ম্যাক্স.পিস্টন স্ট্রোক (এমএম) |
250 |
| সর্বাধিক পিস্টন চলমান গতি |
0.5-100 মিমি/মিনিট ম্যানুয়াল সামঞ্জস্য |
| ক্রসহেড উত্তোলন গতি |
300 মিমি/মিনিট |
| সর্বোচ্চ টেনশন পরীক্ষার স্থান |
700 মিমি (কাস্টমাইজ করতে পারে) |
| MAX.COMPREPRENT পরীক্ষার স্থান |
600 মিমি (কাস্টমাইজ করতে পারে) |
| ক্ল্যাম্পিং পদ্ধতি |
জলবাহী বাতা |
| বৃত্তাকার নমুনা ক্ল্যাম্পিং রেঞ্জ (মিমি) |
φ13-φ60 মিমি (13-26,26-40,40-60) |
| ফ্ল্যাট নমুনা ক্ল্যাম্পিং রেঞ্জ (মিমি) |
0-15,15-30 মিমি |
| ফ্ল্যাট নমুনা ক্ল্যাম্পিং প্রস্থ (মিমি) |
80 |
| সংক্ষেপণ প্লেটের আকার (মিমি) |
200*200 |
| বাঁকানো রোলার দূরত্ব (মিমি) |
450 |
| বাঁকানো রোলারগুলির প্রস্থ (মিমি) |
120 |
| বিদ্যুৎ সরবরাহ |
3-ফেজ, AC380V, 50Hz (কাস্টমাইজ করা যায়) |
| ওজন এবং আকার |
3200 কেজি, 1060 মিমি*850*2370 মিমি |
প্যাকিং এবং শিপিং:
প্রায়শই জিজ্ঞাসিত প্রশ্ন:
প্রশ্ন 1। আপনার সংস্থা কি ট্রেডিং এক বা কারখানা?
উত্তর: ফ্যাক্টরি + ট্রেড (এনটিগ্রেশন), 18 বছর টেস্ট ইন্সটেনমেন্টগুলিতে ফোকাস করে, 14 বছর রফতানি এক্সপেরেল এন্সে।
প্রশ্ন 2। কিভাবে সবচেয়ে উপযুক্ত পণ্য চয়ন করবেন?
উত্তর: আমাদের পেশাদার লেম আপনাকে যতক্ষণ না আপনি আমাদের কী ধরণের পরীক্ষা করতে হবে এবং প্রয়োজনীয় স্পেসিফিকেশনটি আমাদের সেরা পরামর্শ দেবেন
প্রশ্ন 3. ডেলভারি শব্দটি কী?
উত্তর: বেশিরভাগ সময়, আমাদের কারখানায় স্টক রয়েছে। যদি কোনও স্টক না থাকে, স্বাভাবিক থাকে তবে ডেলিভারির সময়টি জমা হওয়ার পরে 15-20 কার্যদিবস হয়
আপনি যদি জরুরি প্রয়োজনে থাকেন তবে আমরা আপনার জন্য বিশেষ ব্যবস্থা করার বিষয়টি বিবেচনা করতে পারি।
প্রশ্ন 4. আপনি কাস্টমাইজেশন পরিষেবা গ্রহণ করেন?
উত্তর: হ্যাঁ, অবশ্যই, আমরা কেবল স্ট্যান্ডার্ড মেশিনগুলিই সরবরাহ করতে পারি না, তবে আপনার অনুরোধ অনুযায়ী কাস্টমাইজড মেশিনগুলিও সরবরাহ করতে পারি।
আপনার প্রয়োজনীয়তা আমাদের বলতে দ্বিধা করবেন না আমরা আপনার প্রয়োজনগুলি মেটাতে যথাসাধ্য চেষ্টা করব।
প্রশ্ন 5। আমরা কি আপনার কারখানার বেটার অর্ডার দেখতে পারি?
উত্তর: হ্যাঁ, আমরা আন্তরিকভাবে স্বাগত জানাই এবং আন্তরিকভাবে আপনাকে বা আপনার দলকে আমাদের কারখানাটি ভিস্ট করার জন্য আমন্ত্রণ জানাই, আমরা হোটেল সাজানোর জন্য এবং আপনাকে এয়ারপোর থেকে তুলে নিতে সহায়তা করব।
প্রশ্ন 6। আপনার ওয়ারেন্টি সম্পর্কে কেমন?
উত্তর: জেনারেলি, আমাদের ওয়ারেন্টি ওয়্যারেন্টি পিরিয়ডের এক বছর। আমরা টেকনিকাল সমর্থন এবং পার্ট পার্টস পরিবর্তনের প্রস্তাব দিতে পারি। অগত্যা, আমাদের প্রকৌশলীরা আরও ভাল পরিষেবার জন্য আপনার জায়গায় যেতে পারেন।
প্রশ্ন 7। মেশিনের জন্য প্যাকিং সম্পর্কে কীভাবে, এটি কি পরিবহণের সময় নিরাপদে সুরক্ষিত?
উত্তর: আমাদের মেশিনটি স্ট্যান্ডার্ড রফতানি কাঠের বাক্স দ্বারা প্যাক করা হয়েছে, এটি ক্ষতিগ্রস্থ হবে না। আমরা সমুদ্রপথে বা ক্ষতি ছাড়াই এআর দ্বারা বিদেশে অনেক টেস্টিং মেশিন সরবরাহ করেছি।
